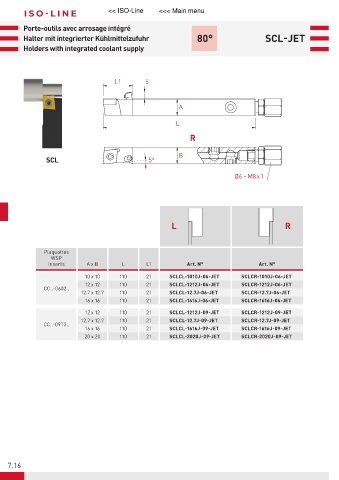

Porte-outils avec arrosage intégré
Halter mit integrierter Kühlmittelzufuhr 80° SCL-JET
Holders with integrated coolant supply

L1 5

A

L
R

B
SCL 5°

Ø6 - M8x1

L R

Plaquettes
WSP
Inserts A x B L L1 Art. N° Art. N°
10 x 10 110 21 SCLCL-1010J-06-JET SCLCR-1010J-06-JET
12 x 12 110 21 SCLCL-1212J-06-JET SCLCR-1212J-06-JET
CC..-0602..
12.7 x 12.7 110 21 SCLCL-12.7J-06-JET SCLCR-12.7J-06-JET
16 x 16 110 21 SCLCL-1616J-06-JET SCLCR-1616J-06-JET
12 x 12 110 21 SCLCL-1212J-09-JET SCLCR-1212J-09-JET
12.7 x 12.7 110 21 SCLCL-12.7J-09-JET SCLCR-12.7J-09-JET
CC..-09T3..
16 x 16 110 21 SCLCL-1616J-09-JET SCLCR-1616J-09-JET
20 x 20 110 21 SCLCL-2020J-09-JET SCLCR-2020J-09-JET

7.16
