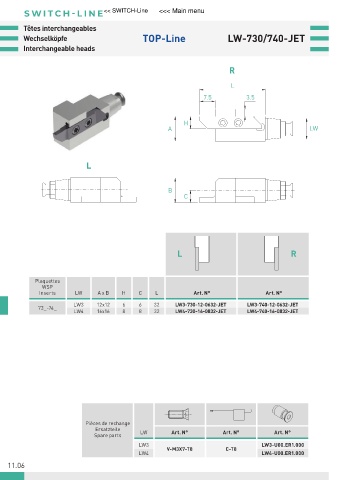

Page 460 - 21-036 APPLITEC catalogue.indb

SW IT CH-LINE << SWITCH-Line <<< Main menu

Têtes interchangeables
Wechselköpfe TOP-Line LW-730/740-JET
Interchangeable heads

R
L
7.5 3.5

H
A LW

L

B
C

L R

Plaquettes
WSP
Inserts LW A x B H C L Art. N° Art. N°
LW3 12x12 6 6 32 LW3-730-12-0632-JET LW3-740-12-0632-JET
73_-74_
LW4 16x16 8 8 32 LW4-730-16-0832-JET LW4-740-16-0832-JET

Pièces de rechange
Ersatzteile
Spare parts LW Art. N° Art. N° Art. N°
LW3 LW3-U00.ER1.000
V-M3X7-T8 C-T8
LW4 LW4-U00.ER1.000
11.06
