Page - Seite
92.2

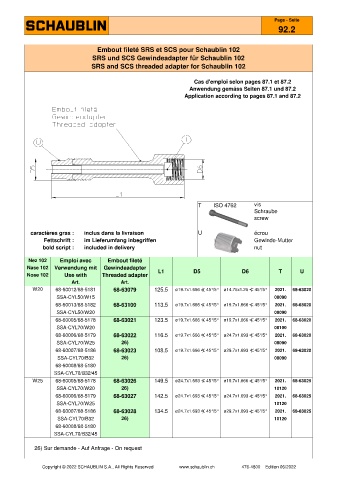

Embout fileté SRS et SCS pour Schaublin 102
SRS und SCS Gewindeadapter für Schaublin 102
SRS and SCS threaded adapter for Schaublin 102

Cas d'emploi selon pages 87.1 et 87.2
Anwendung gemäss Seiten 87.1 und 87.2
Application according to pages 87.1 and 87.2

T ISO 4762 vis
Schraube
screw

caractères gras : inclus dans la livraison U écrou
Fettschrift : im Lieferumfang inbegriffen Gewinde-Mutter
bold script : included in delivery nut

Nez 102 Emploi avec Embout fileté
Nase 102 Verwendung mit Gewindeadapter
L1 D5 D6 T U
Nose 102 Use with Threaded adapter
Art. Art.
W20 68-60012/68-5181 68-63079 125.5 ø19.7x1.666 ) 45°/5° ø14.75x1.25 ) 45°/5° 2021. 68-63020
SSA-CYL50/W15 08090
68-60013/68-5182 68-63100 113.5 ø19.7x1.666 ) 45°/5° ø19.7x1.666 ) 45°/5° 2021. 68-63020
SSA-CYL50/W20 08090
68-60005/68-5178 68-63021 123.5 ø19.7x1.666 ) 45°/5° ø19.7x1.666 ) 45°/5° 2021. 68-63020
SSA-CYL70/W20 08100
68-60006/68-5179 68-63022 116.5 ø19.7x1.666 ) 45°/5° ø24.7x1.693 ) 45°/5° 2021. 68-63020
SSA-CYL70/W25 26) 08090
68-60007/68-5186 68-63023 108.5 ø19.7x1.666 ) 45°/5° ø29.7x1.693 ) 45°/5° 2021. 68-63020
SSA-CYL70/B32 26) 08090
68-60008/68-5180
SSA-CYL70/B32/45
W25 68-60005/68-5178 68-63026 149.5 ø24.7x1.693 ) 45°/5° ø19.7x1.666 ) 45°/5° 2021. 68-63025
SSA-CYL70/W20 26) 10120
68-60006/68-5179 68-63027 142.5 ø24.7x1.693 ) 45°/5° ø24.7x1.693 ) 45°/5° 2021. 68-63025
SSA-CYL70/W25 10120
68-60007/68-5186 68-63028 134.5 ø24.7x1.693 ) 45°/5° ø29.7x1.693 ) 45°/5° 2021. 68-63025
SSA-CYL70/B32 26) 10120
68-60008/68-5180
SSA-CYL70/B32/45

26) Sur demande - Auf Anfrage - On request
