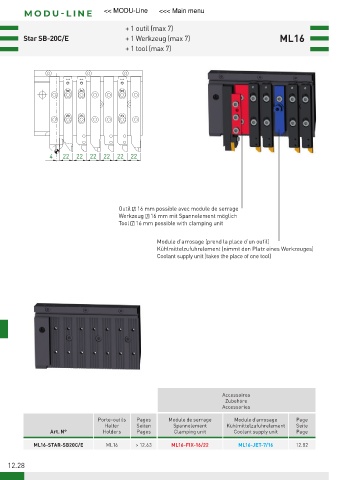

Page 504 - 21-036 APPLITEC catalogue.indb
P. 504

MODU-LINE             << MODU-Line   <<< Main menu

                                    + 1 outil (max 7)
        Star SB-20C/E               + 1 Werkzeug (max 7)                      ML16
                                    + 1 tool (max 7)
















               4  22  22  22  22  22  22








                                  Outil Q /  16 mm possible avec module de serrage
                                      Q
                                  Werkzeug Q /  16 mm mit Spannelement möglich
                                         Q
                                  Tool Q /  16 mm possible with clamping unit
                                     Q
                                            Module d’arrosage (prend la place d’un outil)
                                            Kühlmittelzufuhrelement (nimmt den Platz eines Werkzeuges)
                                            Coolant supply unit (takes the place of one tool)






















                                                              Accessoires
                                                               Zubehöre
                                                              Accessories
                            Porte-outils  Pages  Module de serrage  Module d’arrosage  Page
                              Halter   Seiten    Spannelement   Kühlmittelzufuhrelement   Seite
               Art. N°       Holders   Pages     Clamping unit    Coolant supply unit  Page
          ML16-STAR-SB20C/E   ML16    > 12.63   ML16-FIX-16/22     ML16-JET-7/16   12.82


   12.28
   499   500   501   502   503   504   505   506   507   508   509
