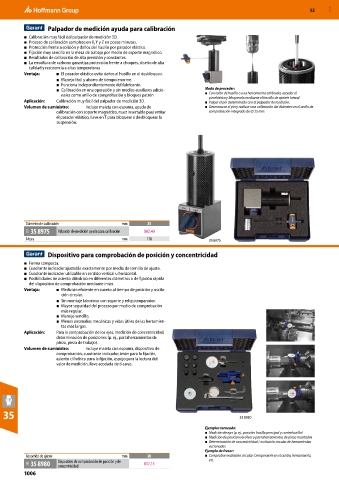

Page 1006 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Palpador de medición ayuda para calibración
■ Calibración muy fácil del palpador de medición 3D.
■ Proceso de calibración completo en X, Y y Z en pocos minutos.
■ Protección frente a colisión y daños del husillo por pasador elástico.
■ Fijación muy sencilla en la mesa de trabajo por medio de soporte magnético.
■ Resultados de calibración de alta precisión y constantes.
■ La envoltura de carbono garantiza protección frente a choques, diseño de alta
calidad y resistencia a altas temperaturas
Ventaja: ■ El pasador elástico evita daños al husillo en el desbloqueo.
■ Manejo fácil y ahorro de tiempo enorme.
■ Funciona independientemente del fabricante.
■ Calibración en una operación y sin medios auxiliares adicio- Modo de proceder:
nales como anillo de comprobación y bloques patrón ■ Con talón de husillo o una herramienta calibrada, acceder al
pin elástico y bloquearlo mediante el tornillo de apriete lateral.
Aplicación: Calibración muy fácil del palpador de medición 3D. ■ Palpar el pin determinado con el palpador de medición.
Volumen de suministro: Incluye maleta con espuma, ayuda de ■ Desenroscar el pin y realizar una calibración del diámetro en el anillo de
calibración con soporte magnético, nuez insertable para retirar comprobación integrado de ⌀ 25 mm.
el pasador elástico, llave en T para bloquear o desbloquear la
suspensión.

Diámetro de calibración mm 25
31E 35 8975 Palpador de medición ayuda para calibración 802,40
Altura mm 178 35 8975

Dispositivo para comprobación de posición y concentricidad
■ Forma compacta.
■ Cuadrante indicador ajustable exactamente por medio de tornillo de ajuste.
■ Cuadrante indicador utilizable en sentido vertical u horizontal.
■ Posibilidades de asiento cilíndrico en diferentes diámetros o de fijación rápida
del dispositivo de comprobación mediante imán.
Ventaja: ■ Medición eficiente en cuanto al tiempo de posición y oscila-
ción circular.
■ Sin montaje laborioso con soporte y reloj comparador.
■ Mayor seguridad del proceso por medio de comprobación
más regular.
■ Manejo sencillo.
■ Menos anomalías mecánicas y vidas útiles de las herramien-
tas más largas.
Aplicación: Para la comprobación de los ejes, medición de concentricidad,
determinación de posiciones (p. ej., portaherramientas de
pinza, pieza de trabajo).
Volumen de suministro: Incluye maleta con espuma, dispositivo de
comprobación, cuadrante indicador, imán para la fijación,
asiento cilíndrico para la fijación, espejo para la lectura del
valor de medición, llave acodada de 6 caras.

35 35 8980

Ejemplos torneado:
■ Medición de ejes (p. ej., posición husillo principal y contrahusillo)
■ Medición de posición revólver o portaherramientas de pinza montados
■ Determinación de concentricidad / oscilación circular de herramientas
accionadas
Ejemplo de fresar:
Recorrido de ajuste mm 30 ■ Comprobar oscilación circular: Componente en el centro, herramienta,
etc.
31E 35 8980 Dispositivo de comprobación de posición y de 817,15
concentricidad
1006
