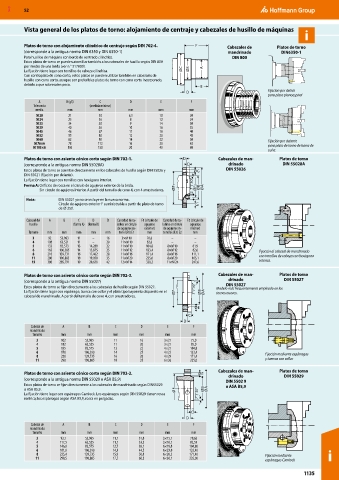

Vista general de los platos de torno: alojamiento de centraje y cabezales de husillo de máquinas
i

Platos de torno con alojamiento cilíndrico de centraje según DIN 702-4. F Cabezales de Platos de torno
(corresponde a la antigua norma DIN 6350 y DIN 6350-1) mandrinado DIN6350-1
Para husillos de máquina con borde de centrado cilíndrico. DIN 800
Estos platos de torno se pueden atornillar también a los cabezales de husillo según DIN 800
por medio de una brida (ver n.° 317000). A
La fijación tiene lugar con tornillos de cabeza cilíndrica. ØC ØB
Con contraplato de cono corto, estos platos se pueden utilizar también en cabezales de
husillo con cono corto, aunque son preferibles platos de torno con cono corto incorporado,
debido a que sobresalen poco. E
D Fijación por detrás
para plato planoespiral
A B (g5) C D E F
Tolerancia (medida mínima)
media mm mm mm mm mm
M 20 21 30 6,3 10 20
M 24 25 36 8 12 24
M 33 34 50 9 14 30
M 39 40 56 10 16 35
M 45 46 67 11 18 40
M 52 55 80 12 20 45
M 60 62 90 14 22 50 Fijación por delante
M 76×6 78 112 16 30 63 para plato de torno de barra de
M 105×6 106 150 20 40 80
cuña.
Platos de torno con asiento cónico corto según DIN 702-1. D Cabezales de man- Platos de torno
(corresponde a la antigua norma DIN 55028A) C drinado DIN 55028A
Estos platos de torno se asientan directamente en los cabezales de husillo según DIN 55026 y ØG DIN 55026
DIN 55021 (fijación por delante).
La fijación tiene lugar con tornillos con hexágono interior.
Forma A: Orificios de rosca en el círculo de agujeros exterior de la brida. 7°7’30” ØB ØA
Sin círculo de agujeros interior. A partir del tamaño de cono 4, con 4 arrastradores. ØF1 ØF2
E2
Nota: DIN 55021 ya no se incluye en la nueva norma.
Círculo de agujeros exterior F suministrable a partir de plato de torno E1
de ⌀ 250.

Cabezal del A B C D D Cantidad de ta- F1 (círculo de Cantidad de ta- F2 (círculo de
husillo (forma A) (forma B) ladros en círculo agujeros ladros en círculo agujeros
de agujeros ex- exterior) de agujeros in- interior)
Tamaño mm mm mm mm mm terior(F1) E1 mm teriores (F2) E2 mm
3 92 53,983 11 – 16 3×M 10 70,6 – –
4 108 63,521 11 – 20 11×M 10 82,6 – –
5 133 82,573 13 14,288 22 11×M 10 104,8 8×M 10 61,9
6 165 106,385 14 15,875 25 11×M 12 133,4 8×M 12 82,6 Fijación al cabezal de mandrinado
8 210 139,731 16 17,462 28 11×M 16 171,4 8×M 16 111,1 con tornillos de cabeza con hexágono
11 280 196,883 18 19,050 35 11×M 20 235,0 8×M 20 165,1
15 380 285,791 19 20,638 42 12×M 14 330,2 11×M 24 247,6 interior.
Platos de torno con asiento cónico corto según DIN 702-3. Cabezales de man- Platos de torno
(corresponde a la antigua norma DIN 55027) drinado DIN 55027
DIN 55027
Estos platos de torno se fijan directamente a los cabezales de husillo según DIN 55027. 7°7’30” Modelo más frecuentemente empleado en los
La fijación tiene lugar con espárrago, tuerca con collar y el plato tipo bayoneta dispuesto en el ØF ØB ØA tornos nuevos.
cabezal de mandrinado. A partir del tamaño de cono 4, con arrastradores.
ØE
C
D
Cabezal de A B C D E F
mandrinado
Tamaño mm mm mm mm mm mm
3 102 53,985 11 16 3×21 75,0
4 112 63,525 11 20 3×21 85,0
5 135 82,575 13 22 4×21 104,8
6 170 106,390 14 25 4×23 133,4 Fijación mediante espárragos
8 220 139,735 16 28 4×29 171,4
11 290 196,885 18 35 6×36 235,0 y tuercas con collar
Cabezales de man- Platos de torno
Platos de torno con asiento cónico corto según DIN 702-2. ØE drinado DIN 55029
(corresponde a la antigua norma DIN 55029 o ASA B5,9) DIN 5502 9
Estos platos de torno se fijan directamente a los cabezales de mandrinado según DIN55029 o ASA B5,9
o ASA B5,9. ØF ØB ØA
La fijación tiene lugar con espárragos Camlock. Los espárragos según DIN 55029 tienen rosca 7°7’30”
métrica; los espárragos según ASA B5,9, rosca en pulgadas.

C
D
Cabezal de A B C D E F
mandrinado
Tamaño mm mm mm mm mm mm
3 92,1 53,985 11,1 31,8 3×15,1 70,66
4 117,5 63,525 11,1 33,3 3×16,7 82,55
5 146,0 82,575 12,7 38,1 6×19,8 104,80
6 181,0 106,390 14,3 44,5 6×23,0 133,40
8 225,4 139,735 15,9 50,8 6×26,2 171,40 Fijación mediante i
11 298,5 196,885 17,5 60,3 6×30,1 235,00 espárragos Camlock
