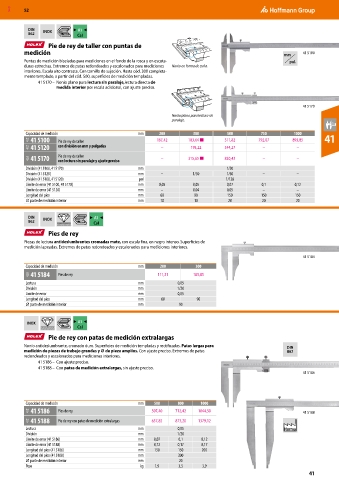

MXD 52

DIN A1
862 INOX
Cal
Pie de rey de taller con puntas de
medición mm 41 5100
Puntas de medición biseladas para mediciones en el fondo de la rosca y en escota- pul.
duras estrechas. Extremos de patas redondeados y escalonados para mediciones Nonio en forma de cuña.
interiores. Escala alto contraste. Con tornillo de sujeción. Hasta cód. 300 completa-
mente templado, a partir del cód. 500, superficies de medición templadas.
41 5170 – Nonio plano para lectura sin paralaje,lectura directa de
medida interior por escala adicional, con ajuste preciso.

41 5170
Nonio plano para lectura sin
paralaje.

Capacidad de medición mm 200 300 500 750 1000
41Z 41 5100 Pie de rey de taller 167,42 183,64 ■ 511,82 792,07 893,85 41
41Z 41 5120 con división en mm y pulgadas – 193,22 544,27 – –
42A 41 5170 Pie de rey de taller – 315,65 ■ 830,42 – –
con lectura sin paralaje y ajuste preciso
División (41 5100, 41 5170) mm 1/20
División (41 5120) mm – 1/50 1/50 – –
División (41 5100, 41 5120) pul 1/128
Límite de error (41 5100, 41 5170) mm 0,05 0,05 0,07 0,1 0,12
Límite de error (41 5120) mm – 0,04 0,05 – –
Longitud del pico mm 60 90 150 150 150
⌀ parte de medición interior mm 10 10 20 20 20

DIN INOX A1
862
Cal
Pies de rey
Piezas de lectura antideslumbrantes cromadas mate, con escala fina, en negro intenso. Superficies de
medición lapeadas. Extremos de patas redondeados y escalonados para mediciones interiores.
41 5184
Capacidad de medición mm 200 300
42A 41 5184 Pies de rey 111,21 185,85
Lectura mm 0,05
División mm 1/20
Límite de error mm 0,05
Longitud del pico mm 60 90
⌀ parte de medición interior mm 10

INOX A1
Cal
Pie de rey con patas de medición extralargas
Nonio antideslumbrante, cromado duro. Superficies de medición templadas y rectificadas. Patas largas para DIN
medición de piezas de trabajo grandes y ⌀ de pieza amplios. Con ajuste preciso. Extremos de patas 862
redondeados y escalonados para mediciones interiores.
41 5186 – Con ajuste preciso.
41 5188 – Con patas de medición extralargas, sin ajuste preciso.
41 5186

Capacidad de medición mm 500 800 1000
41Z 41 5186 Pies de rey 507,40 712,42 1044,30 41 5188
41Z 41 5188 Pie de rey con patas de medición extralargas 657,85 873,20 1379,12
Lectura mm 0,05 Norma
División mm 1/20
Límite de error (41 5186) mm 0,07 0,1 0,12
Límite de error (41 5188) mm 0,12 0,17 0,17
Longitud del pico (41 5186) mm 150 150 200
Longitud del pico (41 5188) mm 300
⌀ parte de medición interior mm 20
Peso kg 1,9 3,5 3,9
41
