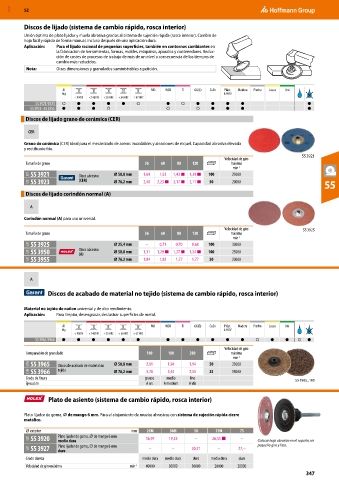

MXD 52

Discos de lijado (sistema de cambio rápido, rosca interior)
Unión óptima de plato lijador y muela abrasiva gracias al sistema de sujeción rápida (rosca interior). Cambio de
hoja fácil y rápido de forma manual, incluso después de una aplicación dura.
Aplicación: Para el lijado racional de pequeñas superficies, también en contornos cambiantes en
la fabricación de herramientas, formas, moldes, máquinas, aparatos y contenedores. Reduc-
ción de costes de procesos de trabajo de más de un nivel a consecuencia de los tiempos de
cambio más reducidos.
Nota: Otras dimensiones y granulados suministrables a petición.

55 3921/ 3923 ○ ● ● ● ● ○ ● ○ ● ● ● ● ●
55 3925– 55 3955 ● ● ● ○ ○ ○ ● ● ● ●
Discos de lijado grano de cerámica (CER)

CER

Grano de cerámica (CER) ideal para el mecanizado de aceros inoxidables y aleaciones de níquel. Capacidad abrasiva elevada
y rectificado frío.
55 3921
Velocidad de giro
Tamaño de grano 36 60 80 120 máxima
min -1
51E 55 3921 Disco abrasivo ⌀ 50,8 mm 1,69 1,53 1,43 ■ 1,39 ■ 100 25000
51E 55 3923 (CER) ⌀ 76,2 mm 2,40 2,23 ■ 2,17 ■ 2,11 ■ 50 20000 55

Discos de lijado corindón normal (A)

A

Corindón normal (A) para uso universal.

Velocidad de giro 55 3925
Tamaño de grano 36 60 80 120 máxima
min -1
52E 55 3925 ⌀ 25,4 mm – 0,71 0,70 0,68 100 30000
52E 55 3950 Disco abrasivo ⌀ 50,8 mm 1,31 1,29 ■ 1,27 ■ 1,24 ■ 100 25000
(A)
52E 55 3955 ⌀ 76,2 mm 1,84 1,82 1,77 1,77 50 20000

A

Discos de acabado de material no tejido (sistema de cambio rápido, rosca interior)

Material no tejido de nailon universal y de alto rendimiento.
Aplicación: Para limpiar, desengrasar, deslustrar superficies de metal.

55 3965/ 3966 ● ● ● ● ● ● ● ● ● ● ● ● ○ ● ● ○ ●
Velocidad de giro
Comparación de granulado 100 180 280 máxima
min -1
51M 55 3965 Discos de acabado de material no ⌀ 50,8 mm 2,01 1,94 1,94 50 23000
51M 55 3966 tejido ⌀ 76,2 mm 3,78 3,55 3,55 25 18000
Grado de finura grueso medio fino 55 3965_100
Ejecución A crs A medium A vfn

Plato de asiento (sistema de cambio rápido, rosca interior)

Plato lijador de goma, ⌀ de mango 6 mm. Para el alojamiento de muelas abrasivas con sistema de sujeción rápida cierre
metálico.
⌀ exterior mm 25M 50M 50 75M 75
52E 55 3920 Plato lijador de goma, ⌀ de mango 6 mm 16,97 19,25 – 26,55 ■ – Colocar hoja abrasiva en el soporte, un
medio dura
52E 55 3927 Plato lijador de goma, ⌀ de mango 6 mm – – 20,21 – 27,– pequeño giro y listo.
duro
Grado dureza medio dura medio dura duro medio dura duro
Velocidad de giro máxima min -1 40000 30000 30000 20000 20000
347
