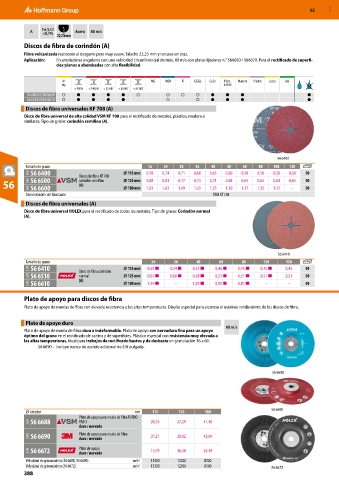

Page 1526 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Fe,S,CI
A <0,1% Acero 80 m/s
22,23 mm
Discos de fibra de corindón (A)
Fibra vulcanizada resistente al desgarre pero muy suave. Taladro 22,23 mm y ranuras en cruz.
Aplicación: En amoladoras angulares con una velocidad circunferencial de máx. 80 m/s con platos lijadores n.° 566650 / 566670. Para el rectificado de superfi-
cies planas o abombadas con alta flexibilidad.

56 6400/ 6500/ 6600 ○ ● ● ● ● ○ ○ ○ ○ ● ● ● ●
56 6410/ 6510/ 6610 ○ ● ● ● ● ○ ○ ● ● ● ●
Discos de fibra universales KF 708 (A)
Disco de fibra universal de alta calidad VSM KF 708 para el rectificado de metales, plástico, madera o
similares. Tipo de grano: corindón semifino (A).

56 6400
Tamaño de grano 16 24 30 36 40 50 60 80 100 120
56V 56 6400 Discos de fibra KF 708 ⌀ 115 mm 0,78 0,74 0,71 0,68 0,65 0,60 0,58 0,58 0,58 0,58 50
56 56V 56V 56 6500 corindón semifino ⌀ 125 mm 0,88 0,81 0,77 0,74 0,71 0,68 0,65 0,64 0,64 0,64 50
(A)
56 6600
1,63
1,83
1,49
⌀ 180 mm
1,43
50
–
1,12
1,12
1,35
1,30
1,17
Denominación del fabricante VSM KF 708
Discos de fibra universales (A)
Disco de fibra universal HOLEX para el rectificado de todos los metales. Tipo de grano: Corindón normal
(A).
56 6410
Tamaño de grano 24 36 40 60 80 120 150
52M 56 6410 Disco de fibra corindón ⌀ 115 mm 0,59 ■ 0,54 ■ 0,52 ■ 0,46 ■ 0,45 ■ 0,45 ■ 0,45 50
52M 56 6510 normal ⌀ 125 mm 0,65 ■ 0,60 ■ 0,58 ■ 0,52 ■ 0,51 ■ 0,51 ■ 0,51 50
52M 56 6610 (A) ⌀ 180 mm 1,24 ■ – 1,05 ■ 0,90 ■ 0,87 ■ – – 50

Plato de apoyo para discos de fibra
Plato de apoyo de muelas de fibra con elevada resistencia a las altas temperaturas. Diseño especial para alcanzar el máximo rendimiento de los discos de fibra.

Plato de apoyo duro
80 m/s
Plato de apoyo de muela de fibra dura e indeformable. Plato de apoyo con nervadura fina para un apoyo
óptimo del grano en el rectificado de cantos y de superficies. Plástico especial con resistencia muy elevada a
las altas temperaturas. Ideal para trabajos de rectificado bastos y de desbaste en granulación 36 a 60.
56 6690 – Incluye tuerca de apriete adicional de 5/8 pulgada.

56 6688

56 6690
⌀ exterior mm 115 125 180
Plato de apoyo para muela de fibra TURBO
56V 56 6688 PAD 3 26,55 27,29 41,30
duro / nervado
53M 56 6690 Plato de apoyo para muela de fibra 27,21 28,02 42,04
duro / nervado
52M 56 6672 Plato de apoyo 13,79 16,30 24,19
duro / nervado
Velocidad de giro máxima (56 6688, 56 6690) min -1 13300 12200 8500
Velocidad de giro máxima (56 6672) min -1 13300 12500 8500 56 6672
388
