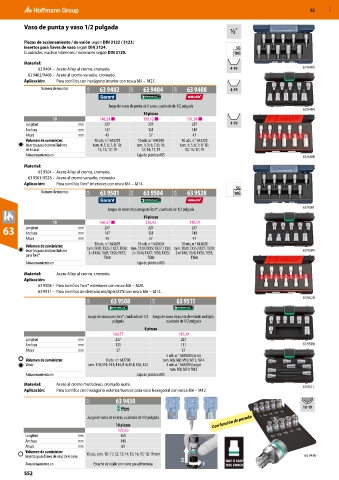

Page 1690 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Vaso de punta y vaso 1/2 pulgada

Piezas de accionamiento / de unión según DIN 3122 / 3123;
insertos para llaves de vaso según DIN 3124. 5G
Cuadrados machos interiores / exteriores según DIN 3120. 10G
Material:
63 9404 – Acero Alloy al cromo, cromado. 4-19 63 9402
63 9402/9408 – Acero al cromo vanadio, cromado.
Aplicación: Para tornillos con hexágono interior con rosca M5 − M27.
Número de insertos 61A 63 9402 63A 63 9404 62A 63 9408 4-19

Juego de vasos de punta de 6 caras, cuadrado de 1/2 pulgada
63 9404
10 piezas
10 148,24 ■ 199,12 ■ 107,38 ■
Longitud mm 257 227 257 4-19
Anchura mm 147 131 149
Altura mm 45 57 47
Volumen de suministro: 10 uds. n.° 643229 10 uds. n.° 643200 10 uds. n.° 643220
Insertos para destornilladores tam. 4; 5; 6; 7; 8; 10; tam. 4; 5; 6; 7; 8; 10; tam. 4; 5; 6; 7; 8; 10;
de 6 caras 12; 14; 17; 19 12; 14; 17; 19 12; 14; 17; 19
Almacenamiento en Caja de plástico ABS 63 9408

Material:
63 9504 – Acero Alloy al cromo, cromado.
63 9501/9528 – Acero al cromo vanadio, cromado.
Aplicación: Para tornillos Torx® interiores con rosca M4 − M14.
5G
Número de insertos 61A 63 9501 63A 63 9504 62A 63 9528 10G

Juegos de vasos de punta para Torx®, cuadrado de 1/2 pulgada 63 9501
10 piezas
10 166,67 ■ 226,42 118,59
63 Longitud mm 257 227 257
131
149
147
mm
Anchura
Altura mm 45 57 47
10 uds. n.° 643629 10 uds. n.º 643650 10 uds. n.º 643620
Volumen de suministro: tam. TX20; TX25; TX27; TX30; tam. TX20; TX25; TX27; TX30; tam. TX20; TX25; TX27; TX30;
Insertos para destornilladores 2×TX40; TX45; TX50; TX55; 2×TX40; TX45; TX50; TX55; 2×TX40; TX45; TX50; TX55; 63 9504
para Torx®
TX60 TX60 TX60
Almacenamiento en Caja de plástico ABS
Material: Acero Alloy al cromo, cromado.
Aplicación:
63 9508 – Para tornillos Torx® exteriores con rosca M8 − M20.
63 9511 – Para tornillos de dentado múltiple/XZN con rosca M6 − M14.
63A 63 9508 63A 63 9511 63 9528

Juego de vasos para Torx®, cuadrado de 1/2 Juego de vasos de punta de entado múltiple,
pulgada cuadrado de 1/2 pulgada
8 piezas
160,77 192,49
Longitud mm 227 227
Anchura mm 131 131 63 9508
Altura mm 57 57
5 uds. n.° 642800 (corto)
Volumen de suministro: 8 uds. n.º 642700 tam. M6; M8; M10; M12; M14
Vasos tam. E10; E11; E12; E14; E16; E18; E20; E24 3 uds. n.° 642900 (largo)
tam. M8; M10; M12
Almacenamiento en Caja de plástico ABS
Material: Acero al cromo molibdeno, cromado mate. 63 9511
Aplicación: Para tornillos con hexágono exterior/tuercas para vaso hexagonal con rosca M6 – M12.
63F 63 9430
10-19
Juego de vasos de 6 caras, cuadrado de 1/2 pulgada Con función de parada
10 piezas
129,50
Longitud mm 165
Anchura mm 140
Altura mm 65
Volumen de suministro: 10 uds. tam. 10; 11; 12; 13; 14; 15; 16; 17; 18; 19 mm
Insertos para llaves de vaso de 6 caras 63 9430
Almacenamiento en Estuche de tejido con cierre por adherencia
552
