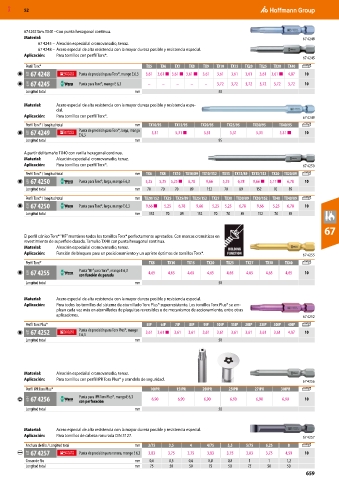

MXD 52

67 4245 Tam. TX40 – Con punta hexagonal continua.
Material: 67 4248
67 4245 – Aleación especial al cromovanadio, tenaz.
67 4248 – Acero especial de alta resistencia con la mayor dureza posible y resistencia especial.
Aplicación: Para tornillos con perfil Torx®.
67 4245
Perfil Torx® TX5 TX6 TX7 TX8 TX9 TX10 TX15 TX20 TX25 TX30 TX40
63E 67 4248 Punta de precisión para Torx®, mango E 6,3 3,61 3,61 ■ 3,61 ■ 3,61 ■ 3,61 3,61 3,61 3,61 3,61 3,61 ■ 4,87 10
63H 67 4245 Punta para Torx®, mango E 6,3 – – – – – 3,72 3,72 3,72 3,72 3,72 3,72 10
Longitud total mm 50
Material: Acero especial de alta resistencia con la mayor dureza posible y resistencia espe-
cial.
Aplicación: Para tornillos con perfil Torx®. 67 4249
Perfil Torx® / longitud total mm TX10/95 TX15/95 TX20/95 TX25/95 TX30/95 TX40/95
63E 67 4249 Punta de precisión para Torx®, larga, mango 5,31 5,31 ■ 5,31 5,31 5,31 5,31 ■ 10
E 6,3
Longitud total mm 95
A partir del tamaño TX40 con varilla hexagonal continua.
Material: Aleación especial al cromovanadio, tenaz.
Aplicación: Para tornillos con perfil Torx®. 67 4250
Perfil Torx® / longitud total mm TX6 TX8 TX10 TX10/89 TX10/152 TX15 TX15/89 TX15/152 TX20 TX20/89
63H 67 4250 Punta para Torx®, larga, mango E 6,3 5,25 5,25 5,25 ■ 6,78 9,66 5,25 6,78 9,66 ■ 5,17 ■ 6,78 10
Longitud total mm 70 70 70 89 152 70 89 152 70 89
Perfil Torx® / longitud total mm TX20/152 TX25 TX25/89 TX25/152 TX27 TX30 TX30/89 TX30/152 TX40 TX40/89
63H 67 4250 Punta para Torx®, larga, mango E 6,3 9,66 ■ 5,25 6,78 9,66 5,25 5,25 6,78 9,66 5,25 6,78 10
Longitud total mm 152 70 89 152 70 70 89 152 70 89

67
El perfil cónico Torx® “HF” mantiene todos los tornillos Torx® perfectamente apretados. Con marcas cromáticas en
revestimiento de superficie dorado. Tamaño TX40 con punta hexagonal continua.
Material: Aleación especial al cromovanadio, tenaz.
Aplicación: Función de bloqueo para un posicionamiento y un apriete óptimos de tornillos Torx®. 67 4255
Perfil Torx® TX8 TX10 TX15 TX20 TX25 TX27 TX30 TX40
63H 67 4255 Punta “HF” para Torx®, mango E 6,3 4,65 4,65 4,65 4,65 4,65 4,65 4,65 4,65 10
con función de parada
Longitud total mm 50

Material: Acero especial de alta resistencia con la mayor dureza posible y resistencia especial.
Aplicación: Para todos los tornillos del sistema de atornillado Torx Plus® superresistente. Los tornillos Torx Plus® se em-
plean cada vez más en atornillados de plaquitas reversibles o de mecanismos de accionamiento, entre otras
aplicaciones. 67 4252

Perfil Torx Plus® 5IP 6IP 7IP 8IP 9IP 10IP 15IP 20IP 25IP 30IP 40IP
63E 67 4252 Punta de precisión para Torx Plus®, mango 3,61 3,61 ■ 3,61 3,61 3,61 3,61 3,61 3,61 3,61 3,61 4,87 10
E 6,3
Longitud total mm 50

Material: Aleación especial al cromovanadio, tenaz.
Aplicación: Para tornillos con perfil IPR Torx Plus® y arandela de seguridad. 67 4256
Perfil IPR Torx Plus® 10IPR 15IPR 20IPR 25IPR 27IPR 30IPR
63H 67 4256 Punta para IPR Torx Plus®, mango E 6,3 6,90 6,90 6,90 6,90 6,90 6,90 10
con perforación
Longitud total mm 50

Material: Acero especial de alta resistencia con la mayor dureza posible y resistencia especial.
Aplicación: Para tornillos de cabeza ranurada DIN 3127. 67 4257
Anchura de filo / Longitud total mm 3/75 3,5 4 4/75 5,5 5/75 6,25 8
63E 67 4257 Punta de precisión para ranura, mango E 6,3 3,83 3,75 3,75 3,83 3,75 3,83 3,75 4,59 10
Grosor de filo mm 0,6 0,5 0,6 0,8 0,8 1 1 1,2
Longitud total mm 75 50 50 75 50 75 50 50
659
