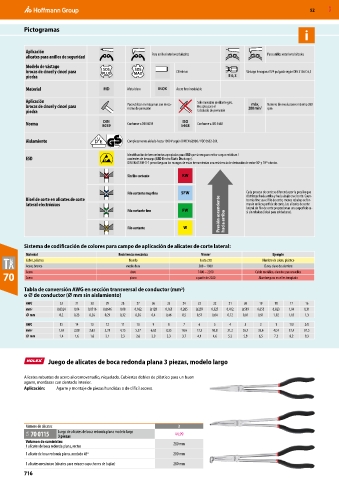

Page 1854 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Pictogramas
i

Aplicación Para anillos interiores/taladros Para anillos exteriores/árboles
alicates para anillos de seguridad
Modelo de vástago
SDS
SDS
brocas de cincel y cincel para PLUS MAX Cilíndrico Vástago hexagonal 1/4 pulgada según DIN 3126 C 6,3
piedra E 6,3
Material MD Metal duro INOX Acero fino inoxidable

Aplicación Solo inserción mediante giro.
máx.
brocas de cincel y cincel para Para utilizar en máquinas con meca- No apto para el 200 min -1 Número de revoluciones máximo 200
rpm
nismo de percusión
piedra taladrado de percusión
DIN
ISO
Norma 8039 Conforme a DIN 8039 5468 Conforme a ISO 5468
Aislamiento Completamente aislado hasta 1000 V según DIN EN 60900 / VDE 0682-201.
Identificación de herramientas apropiadas para ESD que sirven para evitar cargas estáticas /
ESD corrientes de descarga (ESD Electro Static Discharge).
DIN EN 61340-5-1 prescribe para los mangos de estas herramientas una resistencia de derivación de entre 10 4 y 10 11 ohmios.

Sin filo cortante KW

Filo cortante muy fino SFW Cada proceso de corte se diferencia por la presión que
distribuye hacia arriba y hacia abajo en el corte. Cuan-
Bisel de corte en alicates de corte to más fino sea el filo de corte, menos rebabas se for-
lateral electrónicos marán en la superficie de corte. Los alicates de corte
Filo cortante fino FW Presión ascendente lateral sin filo de corte proporcionan una superficie ca-
si sin rebabas (ideal para soldaduras).

Filo cortante W hacia arriba

Sistema de codificación de colores para campo de aplicación de alicates de corte lateral:
Material Resistencia mecánica N/mm 2 Ejemplo
Cobre, plástico blando hasta 250 Alambre de cobre, plástico
Acero, bronce medio dura 500 – 1000 Clavo, clavo de alambre
1400 – 2200
duro
70 Acero piano a partir de 2200 Cable metálico, alambre para muelles
Acero
Alambre para muelles templado
Tabla de conversión AWG en sección transversal de conductor (mm )
2
o ⌀ de conductor (⌀ mm sin aislamiento)
AWG 32 31 30 29 28 27 26 25 24 23 22 21 20 19 18 17 16
mm 2 0,0324 0,04 0,0516 0,0646 0,08 0,102 0,128 0,163 0,205 0,259 0,325 0,412 0,519 0,653 0,823 1,04 1,31
⌀ mm 0,2 0,23 0,26 0,29 0,32 0,36 0,4 0,46 0,5 0,57 0,64 0,72 0,81 0,91 1,02 1,15 1,3
AWG 15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 1/0 2/0
mm 2 1,65 2,08 2,63 3,31 4,15 5,27 6,62 8,35 10,6 13,3 16,8 21,2 26,7 33,6 42,4 53,4 67,5
⌀ mm 1,4 1,6 1,8 2,1 2,3 2,6 2,9 3,3 3,7 4,1 4,6 5,2 5,8 6,5 7,3 8,2 9,3

Juego de alicates de boca redonda plana 3 piezas, modelo largo

Alicates robustos de acero al cromovanadio, niquelado. Cubiertas dobles de plástico para un buen
agarre, mordazas con dentado interior.
Aplicación: Agarre y montaje de piezas hundidas o de difícil acceso.

Número de alicates 3
72A 70 0115 Juego de alicates de boca redonda plana modelo largo 44,99
3 piezas
Volumen de suministro: 280 mm
1 alicates de boca redonda plana, rectos
1 alicate de boca redonda plana, acodado 45º 280 mm
1 alicates mecánicos (alicates para extraer capuchones de bujías) 280 mm
716
