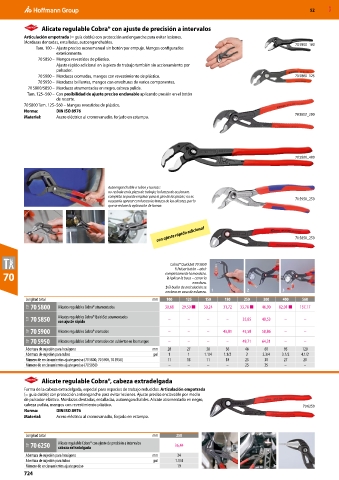

Page 1862 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Alicate regulable Cobra® con ajuste de precisión a intervalos
Articulación empotrada (= guía doble) con protección antienganche para evitar lesiones.
Mordazas dentadas, entalladas, autoenganchables. 70 5800_100
Tam. 100 – Ajuste preciso monomanual sin botón por empuje. Mangos configurados
exteriormente.
70 5850 – Mangos revestidos de plástico.
Ajuste rápido adicional en la pieza de trabajo también sin accionamiento por
pulsador.
70 5900 – Mordazas cromadas, mangos con revestimiento de plástico. 70 5800_125
70 5950 – Mordazas brillantes, mangos con envolturas de varios componentes.
70 5800/5850 – Mordazas atramentadas en negro, cabeza pulida.
Tam. 125–560 – Con posibilidad de ajuste preciso enclavable aplicando presión en el botón
de resorte.
70 5800 Tam. 125–560 – Mangos revestidos de plástico.
Norma: DIN ISO 8976
Material: Acero eléctrico al cromovanadio, forjado en estampa. 70 5800_250

70 5800_400

Autoenganchable a tubos y tuercas:
no resbala en la pieza de trabajo; la fuerza de accionam.
completa se puede emplear para el giro de las piezas; no es 70 5950_250
necesario apretar con fuerza los brazos de los alicates, por lo
que se reduce la aplicación de fuerza.

con ajuste rápido adicional 70 5850_250

Cobra® QuickSet 70 5850
1 Pulsar botón – abrir
70 completamente la mordaza.
2 Aplicar la boca – cerrar la
mordaza.
3 El bulón de articulación se
enclava en caso de esfuerzo. 1 2 3
Longitud total mm 100 125 150 180 250 300 400 560
73F 70 5800 Alicates regulables Cobra® atramentados 30,68 29,50 ■ 30,24 31,72 33,78 ■ 46,90 82,01 ■ 137,17

73F 70 5850 Alicates regulables Cobra® QuickSet atramentados – – – – 35,85 48,53 – –
con ajuste rápido
73F 70 5900 Alicates regulables Cobra® cromados – – – 43,81 45,58 58,86 – –
73F 70 5950 Alicates regulables Cobra® cromados con cubiertas en los mangos – – – – 49,71 64,31 – –
Abertura de sujeción para hexágono mm 28 27 30 36 46 60 95 120
Abertura de sujeción para tubos pul 1 1 1.1/4 1.1/2 2 2.3/4 3.1/2 4.1/2
Número de enclavamientos ajuste preciso (70 5800, 70 5900, 70 5950) 11 13 11 18 25 30 27 20
Número de enclavamientos ajuste preciso (70 5850) – – – – 25 25 – –

Alicate regulable Cobra®, cabeza extradelgada
Forma de la cabeza extradelgada, especial para espacios de trabajo reducidos. Articulación empotrada
(= guía doble) con protección antienganche para evitar lesiones. Ajuste preciso enclavable por medio
de pulsador elástico. Mordazas dentadas, entalladas, autoenganchables. Alicate atramentado en negro,
cabeza pulida, mangos con revestimiento plástico. 70 6250
Norma: DIN ISO 8976
Material: Acero eléctrico al cromovanadio, forjado en estampa.

Longitud total mm 250
73F 70 6250 Alicate regulable Cobra® con ajuste de precisión a intervalos 36,44
cabeza extradelgada
Abertura de sujeción para hexágono mm 34
Abertura de sujeción para tubos pul 1.1/4
Número de enclavamientos ajuste preciso 19
724
