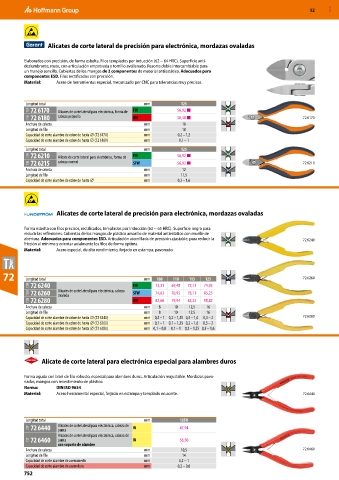

Page 1890 - Catalogo-AMF-Elementos-mecanicos-de-fijacion
P. 1890
52 MXD
Alicates de corte lateral de precisión para electrónica, mordazas ovaladas
Elaborados con precisión, de forma esbelta. Filos templados por inducción (62 − 64 HRC). Superficie anti-
deslumbrante, mate, con articulación empotrada y tornillo avellanado. Resorte doble intercambiable para
un manejo sencillo. Cubiertas de los mangos de 2 componentes de material antiestático. Adecuados para
componentes ESD. Filos rectificados con precisión.
Material: Acero de herramientas especial, mecanizado por CNC para tolerancias muy precisas.
Longitud total mm 125
71B 72 6170 Alicates de corte lateral para electrónica, forma de FW 56,92 ■
71B 72 6180 cabeza pequeña KW 58,48 ■ 72 6170
Anchura de cabeza mm 10
Longitud de filo mm 10
Capacidad de corte alambre de cobre de hasta ⌀ (72 6170) mm 0,2 – 1,2
Capacidad de corte alambre de cobre de hasta ⌀ (72 6180) mm 0,1 – 1
Longitud total mm 125
71B 72 6210 Alicate de corte lateral para electrónica, forma de FW 56,92 ■
71B 72 6215 cabeza normal SFW 56,92 ■ 72 6210
Anchura de cabeza mm 12
Longitud de filo mm 11,5
Capacidad de corte alambre de cobre de hasta ⌀ mm 0,2 – 1,6
Alicates de corte lateral de precisión para electrónica, mordazas ovaladas
Forma esbelta con filos precisos, rectificados, templados por inducción (63 − 65 HRC). Superficie negra para
reducir las reflexiones. Cubiertas de los mangos de plástico amarillo de material antiestático con muelle de
abertura. Adecuadas para componentes ESD. Articulación atornillada de precisión ajustable, para reducir la 72 6240
fricción al mínimo y orientar axialmente los filos de forma óptima.
Material: Acero especial, de alto rendimiento, forjado en estampa, pavonado.
72 Longitud total mm 108 110 113 125 72 6260
73M 72 6240 FW 73,31 69,48 72,13 74,93
73M 72 6260 Alicates de corte lateral para electrónica, cabeza SFW 74,63 70,95 76,11 85,25
ovalada
73M 72 6280 KW 82,60 79,94 85,25 98,82
Anchura de cabeza mm 8 10 12,5 16
Longitud de filo mm 8 10 12,5 16
Capacidad de corte alambre de cobre de hasta ⌀ (72 6240) mm 0,2 – 1 0,2 – 1,25 0,3 – 1,6 0,4 – 2 72 6280
Capacidad de corte alambre de cobre de hasta ⌀ (72 6260) mm 0,1 – 1 0,1 – 1,25 0,2 – 1,6 0,3 – 2
Capacidad de corte alambre de cobre de hasta ⌀ (72 6280) mm 0,1 – 0,8 0,1 – 1 0,2 – 1,25 0,3 – 1,6
Alicate de corte lateral para electrónica especial para alambres duros
Forma aguda con bisel de filo robusto, especial para alambres duros. Articulación reajustable. Mordazas pavo-
nadas, mangos con revestimiento de plástico.
Norma: DIN ISO 9654
Material: Acero herramental especial, forjado en estampa y templado en aceite. 72 6440
Longitud total mm 125H
73F 72 6440 Alicates de corte lateral para electrónica, cabeza de W 47,94
punta
Alicates de corte lateral para electrónica, cabeza de
73F 72 6460 punta W 56,50
con soporte de alambre
Anchura de cabeza mm 10,5 72 6460
Longitud de filo mm 14
Capacidad de corte alambre de acero medio mm 0,2 – 1
Capacidad de corte alambre de acero duro mm 0,2 – 0,6
752
