MXD 52

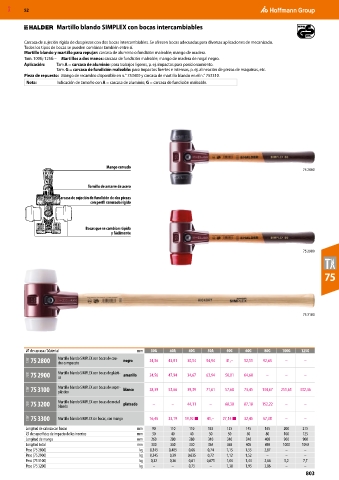

Martillo blando SIMPLEX con bocas intercambiables

Carcasa de sujeción rígida de dos piezas con dos bocas intercambiables. Se ofrecen bocas adecuadas para diversas aplicaciones de mecanizado.
Todos los tipos de bocas se pueden combinar también entre sí.
Martillo blando y martillo para repujar: carcasa de aluminio o fundición maleable; mango de madera.
Tam. 100G; 125G – Martillos a dos manos: carcasa de fundición maleable; mango de madera de nogal negro.
Aplicación: Tam.A = carcasa de aluminio: para trabajos ligeros, p. ej. impactos para posicionamiento.
Tam. G = carcasa de fundición maleable: para impactos fuertes e intensos, p. ej. alineación de piezas de máquinas, etc.
Pieza de repuesto: Mango de recambio disponible en n.° 753400 y carcasa de martillo blando en el n.° 753310.
Nota: Indicación de tamaño con A = carcasa de aluminio; G = carcasa de fundición maleable.

Mango curvado
75 2800

Tornillo de amarre de acero

Carcasa de sujeción de fundición de dos piezas
con perfil ranurado rígido

Bocas que se cambian rápida
y fácilmente

75 2900

75

75 3100

⌀ de carcasa / Material mm 30G 40A 40G 50A 50G 60G 80G 100G 125G
73W 75 2800 Martillo blando SIMPLEX con bocas de cau- negro 24,56 43,81 30,54 54,94 41,– 52,51 92,63 – –
cho compuesto

73W 75 2900 Martillo blando SIMPLEX con bocas de plásti- amarillo 24,56 47,94 34,67 63,94 50,01 64,60 – – –
co
73W 75 3100 Martillo blando SIMPLEX con bocas de super- blanco 28,39 52,66 39,39 71,61 57,68 73,45 134,67 251,63 332,46
plástico
73W 75 3200 Martillo blando SIMPLEX con bocas de metal plateado – – 44,11 – 68,30 87,18 152,22 – –
blando
73W 75 3300 Martillo blando SIMPLEX sin bocas, con mango 16,45 33,19 19,92 ■ 41,– 27,14 ■ 32,45 57,38 – –
Longitud de cabeza con bocas mm 90 110 110 135 135 145 165 200 215
⌀ de superficies de impacto de los insertos mm 30 40 40 50 50 60 80 100 125
Longitud de mango mm 260 280 280 310 310 340 400 900 900
Longitud total mm 300 330 330 365 365 405 490 1000 1050
Peso (75 2800) kg 0,345 0,405 0,66 0,74 1,15 1,55 2,87 – –
Peso (75 2900) kg 0,345 0,39 0,635 0,72 1,12 1,52 – – –
Peso (75 3100) kg 0,32 0,36 0,61 0,675 1,04 1,44 2,66 5,2 7,7
Peso (75 3200) kg – – 0,75 – 1,38 1,95 3,86 – –
803
