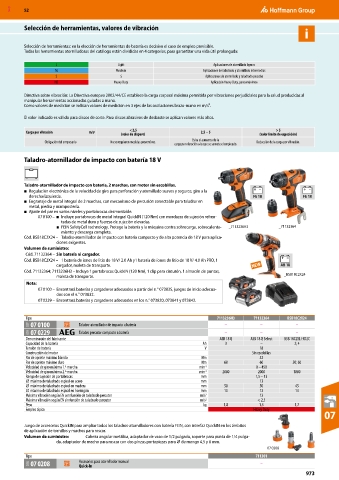

MXD 52

Selección de herramientas, valores de vibración
i

Selección de herramientas: en la elección de herramientas de batería es decisivo el caso de empleo previsible.
Todas las herramientas atornilladoras del catálogo están divididas en 4 categorías, para garantizar una vida útil prolongada:

L Light Aplicaciones de atornillado ligeras
M Medium Aplicaciones de taladrado y atornillado intermedias
S S Aplicaciones de atornillado y taladrado pesadas
HD Heavy Duty Aplicación Heavy Duty, pares máximos
Directiva sobre vibración: La Directiva europea 2002/44/CE establece la carga corporal máxima permitida por vibraciones perjudiciales para la salud producidas al
manipular herramientas accionadas guiadas a mano.
Como valores de medición se indican valores de medición en 3 ejes de las oscilaciones brazo-mano en m/s².
El valor indicado es válido para discos de corte. Para discos abrasivos de desbaste se aplican valores más altos.

< 2,5 > 5
Carga por vibración m/s 2 2,5 − 5
(valor de disparo) (valor límite de exposición)
Obligación del empresario No se requieren medidas preventivas. Evita el aumento de la Reducción de la carga por vibración.
carga por vibración a la que se somete el empleado.
Taladro-atornillador de impacto con batería 18 V

Taladro-atornillador de impacto con batería, 2 marchas, con motor sin escobillas.
■ Regulación electrónica de la velocidad de giro para perforación y atornillado suaves y seguros, giro a la
derecha/izquierda. FE 18 FE 18
■ Engranaje de metal integral de 2 marchas, con mecanismo de percusión conectable para taladrar en
metal, piedra y mampostería.
■ Ajuste del par en varios niveles y portabrocas desmontable.
07 0100 – ■ Incluye portabrocas de metal integral QuickIN (120 Nm) con mordazas de sujeción refren-
tadas de metal duro y fuerzas de sujeción elevadas.
■ FEIN SafetyCell technology. Protege la batería y la máquina contra sobrecarga, sobrecalenta- _7113236H3 _71132364
miento y descarga completa.
Cód. BSB18C2X24 – Taladro-atornillador de impacto con batería compacto y de alta potencia de 18 V para aplica-
ciones exigentes.
Volumen de suministro:
Cód. 71132364 – Sin batería ni cargador.
Cód. BSB18C2X24 – 1 batería de iones de litio de 18 V/ 2.0 Ah y1 batería de iones de litio de 18 V/ 4.0 Ah PRO, 1
cargador, maleta de transporte. AB 18
Cód. 71132364; 7113236H3 – Incluye 1 portabrocas QuickIN (120 Nm), 1 clip para cinturón, 1 almacén de puntas,
maleta de transporte. _BSB18C2X24
Nota:
07 0100 – Encontrará baterías y cargadores adecuados a partir del n.° 073835, juegos de inicio adecua-
dos con el n.° 073832.
07 0229 – Encontrará baterías y cargadores adecuados en los n.° 073820, 073841 y 073842.

Tipo 7113236H3 71132364 BSB18C2X24
03F 07 0100 Taladro-atornillador de impacto a batería – – –
07A 07 0229 Taladro percutor compacto a batería – – –
Denominación del fabricante ASB 18 Q ASB 18 Q Select BSB 18C2XLI-X02C
Capacidad de la batería Ah 3 – 2; 4
Tensión de batería V 18
Construcción del motor Sin escobillas
Par de apriete máximo blando Nm 32
Par de apriete máximo duro Nm 60 60 50; 60
Velocidad de giro máxima 1.ª marcha min -1 0 – 450
Velocidad de giro máxima 2.ª marcha min -1 2000 2000 1800
Rango de sujeción de portabrocas mm 1,5 – 13
⌀ máximo de taladrado espiral en acero mm 13
⌀ máximo de taladrado espiral en madera mm 50 50 45
⌀ máximo de taladrado espiral en hormigón mm 13 13 14
Máxima vibración según EN con función de taladrado percutor m/s 2 13
Máxima vibración según EN sin función de taladrado percutor m/s 2 < 2,5
Peso kg 1,8 1,3 1,7
Empleo típico Heavy Duty
07

Juego de accesorios QuickIN para ampliar todos los taladros-atornilladores con batería FEIN, con interfaz QuickIN en los ámbitos
de aplicación de tornillos y machos para roscar.
Volumen de suministro: Cabeza angular metálica, adaptador de vaso de 1/2 pulgada, soporte para punta de 1/4 pulga-
da, adaptador de macho para roscar con dos pinzas portapiezas para ⌀ de mango 4,5 y 6 mm.
07 0208
Tipo 711301
03G 07 0208 Accesorios para atornillador manual –
Quick-In
973
