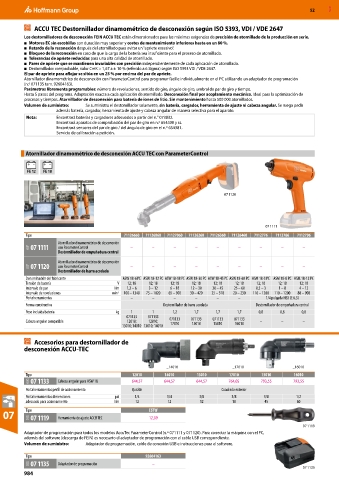

Page 2122 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

ACCU TEC Destornillador dinamométrico de desconexión según ISO 5393, VDI / VDE 2647
Los destornilladores de desconexión FEIN ACCU TEC están dimensionados para las máximas exigencias de precisión de atornillado de la producción en serie.
■ Motores EC sin escobillas con duración muy superior y costes de mantenimiento inferiores hasta en un 80 %.
■ Retardo de la reconexión después del atornillado para evitar un “apriete excesivo”.
■ Bloqueo de la reconexión en caso de que la carga de la batería sea insuficiente para el proceso de atornillado.
■ Tolerancias de apriete reducidas para una alta calidad de atornillado.
■ Pares de apriete que se mantienen invariables con precisión independientemente de cada aplicación de atornillado.
■ Destornillador comprobable, valor CmK > 1,67 a ± 10 % (referido a 6 Sigma) según ISO 5393 VDI / VDE 2647.
El par de apriete para aflojar se sitúa en un 25 % por encima del par de apriete.
Atornillador dinamométrico de desconexión con ParameterControl para programar fácil e individualmente en el PC utilizando un adaptador de programación
(n.º 071135 tam. 92604163).
Parámetros libremente programables: número de revoluciones, sentido de giro, ángulo de giro, umbral de par de giro y tiempo.
Hasta 5 pasos del programa. Adaptación exacta a cada aplicación de atornillado. Desconexión final por acoplamiento mecánico. Ideal para la optimización de
procesos y tiempos. Atornillador de desconexión para batería de iones de litio. Sin mantenimiento hasta 500 000 atornillados.
Volumen de suministro: Se suministra el destornillador solamente, sin batería, cargador, herramienta de ajuste ni cabeza angular. Se ruega pedir
además batería, cargador, herramienta de ajuste y cabeza angular de manera selectiva para el aparato.
Nota: Encontrará baterías y cargadores adecuados a partir del n.° 073832.
Encontrará aparatos de comprobación del par de giro en n.º 654300 y ss.
Encontrará sensores del par de giro / del ángulo de giro en el n.º 654381.
Servicio de calibración a petición.

Atornillador dinamométrico de desconexión ACCU TEC con ParameterControl

FE 12 FE 18

07 1120

07 1111
Tipo 71126660 71126860 71127060 71126260 71126360 71126460 7112776 7112786 7112796
Atornillador dinamométrico de desconexión
03F 07 1111 con ParameterControl – – – – – – – – –
Destornillador de empuñadura central
Atornillador dinamométrico de desconexión
03F 07 1120 con ParameterControl – – – – – – – – –
Destornillador de barra acodada
Denominación del fabricante ASW 18-6 PC ASW 18-12 PC ASW 18-18 PC ASW 18-30 PC ASW 18-45 PC ASW 18-60 PC ASM 18-3 PC ASM 18-8 PC ASM 18-12 PC
Tensión de batería V 12; 18 12; 18 12; 18 12; 18 12; 18 12; 18 12; 18 12; 18 12; 18
Intervalo de par Nm 1,2 – 6 3 – 12 6 – 18 12 – 30 20 – 45 25 – 60 0,5 – 3 1 – 8 4 – 12
Intervalo de revoluciones min -1 100 – 1340 75 – 1020 65 – 900 30 – 420 25 – 310 20 – 230 110 – 1200 110 – 1200 80 – 900
Portaherramientas – – – – – – 1/4 pulgada HEX (E 6,3)
Forma constructiva Destornillador de barra acodada Destornillador de empuñadura central
Peso incluida batería kg 1 1 1,2 1,7 1,7 1,7 0,8 0,8 0,8
071133 071133
Cabeza angular compatible 12010; 12010; 071133 071133 071133 071133 – – –
17010
16010
15010
15010
13010; 14010 13010; 14010
Accesorios para destornillador de
desconexión ACCU-TEC

_14010 _17010 _16010
Tipo 12010 14010 13010 17010 15010 16010
03G 07 1133 Cabeza angular para ASW 18 644,57 644,57 644,57 764,05 793,55 793,55
Portaherramientas perfil de accionamiento QuickIn Cuadrado exterior
Portaherramientas dimensiones pul 1/4 1/4 3/8 3/8 3/8 1/2
adecuado para accionamiento Nm 12 12 12 18 45 60
07 Tipo 07 1119 Herramienta de ajuste ACCU TEC ESTW
03G
12,09
07 1119
Adaptador de programación para todos los modelos AccuTec ParameterControl (n.º 071111 y 071120). Para conectar la máquina con el PC,
además del software (descarga de FEIN) es necesario el adaptador de programación con el cable USB correspondiente.
Volumen de suministro: Adaptador de programación, cable de conexión USB e instrucciones para el software.

Tipo 92604163
03G 07 1135 Adaptador de programación –
07 1135
984
