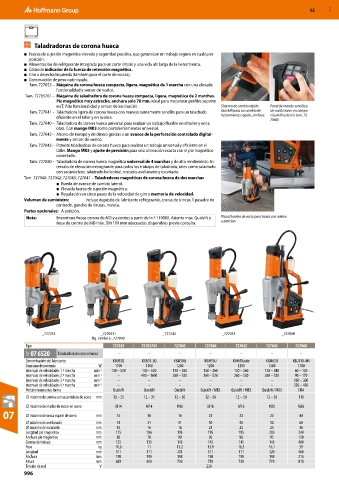

Page 2134 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Taladradoras de corona hueca

■ Fuerza de sujeción magnética elevada y seguridad positiva, que garantizan un trabajo seguro en cualquier
posición.
■ Alimentación de refrigerante integrada para un corte limpio y una vida útil larga de la herramienta.
■ Cómodo indicador de la fuerza de retención magnética.
■ Giro a derecha/izquierda (también para el corte de roscas).
■ Construcción de peso optimizado.
Tam. 727053 – Máquina de corona hueca compacta, ligera, magnética de 1 marcha con una elevada
funcionalidad y sensor de vuelco.
Tam. 72705761 – Máquina de taladradora de corona hueca compacta, ligera, magnética de 2 marchas.
Pie magnético muy estrecho, anchura solo 70 mm. Ideal para mecanizar perfiles soporte
en T. Alta funcionalidad y sensor de inclinación. Sistema de cambio rápido Panel de mando sencillo y
Tam. 727041 – Taladradora ligera de corona hueca con manejo sumamente sencillo para un taladrado QuickIN para un cambio de sin confusiones en campo
eficiente en el taller y en la obra. herramientas rápido, sin llave. visual directo (no tam. 72
7060).
Tam. 727040 – Taladradora de corona hueca universal para realizar un trabajo flexible en el taller y en la
obra. Con mango MK3 como portaherramientas universal.
Tam. 727042 – Ahorro de tiempo y de dinero gracias a un avance de la perforación controlado digital-
mente y sensor de vuelco.
Tam. 727043 – Potente taladradora de corona hueca para realizar un trabajo universal y eficiente en el
taller. Mango MK3 y ajuste de precisión para una alineación exacta con el pie magnético
conectado.
Tam. 727060 – Taladradora de corona hueca magnética universal de 4 marchas y de alto rendimiento. In-
tervalo de elevación extragrande para todos los trabajos de taladrado, tales como taladrado
con sacanúcleos, taladrado helicoidal, roscado, avellanado y escariado.
Tam. 727040; 727042; 727043; 727041 – Taladradoras magnéticas de corona hueca de dos marchas
■ Rueda de avance de cambio lateral.
■ Elevada fuerza de sujeción magnética.
■ Regulación en cinco pasos de la velocidad de giro y memoria de velocidad.
Volumen de suministro: Incluye depósito de lubricante refrigerante, correa de trincar, 1 pasador de
centrado, gancho de virutas, maleta.
Partes opcionales: A petición.
Nota: Encontrará fresas corona de MD y asientos a partir del n.º 119000. Asiento máx. QuickIN y Placa/bomba de vacío para bases con relieve
fresa de corona de MD máx. DM 100 mm adecuados disponibles previa consulta. a petición.

_727053 _727041 / _727042 _727043 _727060
fig. similar a _727040
Tipo 727053 72705761 727041 727040 727042 727043 727060
03F 07 6520 Taladradora de corona hueca – – – – – – –
Denominación del fabricante KBU35Q KBU35-2Q KBM50Q KBM50U KBM50auto KBM65U KBU110-4M
Consumo de potencia W 1100 1100 1200 1200 1200 1300 1700
Intervalo de velocidades 1.ª marcha min -1 130 – 520 130 – 520 130 – 260 130 – 260 130 – 260 120 – 240 60 – 120
Intervalo de velocidades 2.ª marcha min -1 – 400 – 1600 260 – 520 260 – 520 260 – 520 260 – 520 90 – 170
Intervalo de velocidades 3.ª marcha min -1 – – – – – – 150 – 300
Intervalo de velocidades 4.ª marcha min -1 – – – – – – 230 – 430
Portaherramientas forma QuickIN QuickIN QuickIN QuickIN / MK3 QuickIN / MK3 QuickIN / MK3 CM4
⌀ máximo de corona con sacanúcleos de acero mm 12 – 35 12 – 35 12 – 50 12 – 50 12 – 50 12 – 65 110
⌀ máximo de macho de roscar en acero M14 M14 M16 M16 M16 M20 M36
07 ⌀ máximo de broca espiral de acero mm 16 16 16 23 23 25 40
⌀ máximo de avellanado mm 31 31 31 50 50 50 60
⌀ máximo de escariado mm 16 16 16 23 23 25 36
Longitud pie magnético mm 175 186 195 195 195 205 240
Anchura pie magnético mm 80 70 90 90 90 95 120
Carrera de trabajo mm 135 135 145 145 145 145 400
Peso kg 10,6 11 13,2 13,9 16,2 16,1 39
Longitud mm 311 311 311 311 311 320 460
Anchura mm 198 198 198 198 198 198 215
Altura mm 603 603 730 730 730 770 810
Tensión de red V 230
