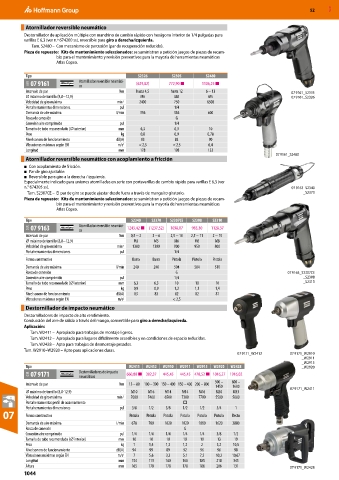

Page 2182 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Atornillador reversible neumático
Destornillador de aplicación múltiple con mandrino de cambio rápido con hexágono interior de 1/4 pulgadas para
varillas E 6,3 (ver n.º 674200 ss), reversible para giro a derecha/izquierda.
Tam. S2480 – Con mecanismo de percusión (par de recuperación reducido).
Pieza de repuesto: Kits de mantenimiento seleccionados: se suministran a petición juegos de piezas de recam-
bio para el mantenimiento y revisión preventivos para la mayoría de herramientas neumáticas
Atlas Copco.

Tipo S2326 S2305 S2480
03R 07 9161 Atornillador reversible neumáti- (629,82) 772,90 ■ 1106,25 ■
co
Intervalo de par Nm hasta 4,5 hasta 12 6 − 13 07 9161_S2305
⌀ máximo de tornillo (8,8−12,9) M6 M8 M5 07 9161_S2326
Velocidad de giro máxima min -1 2400 750 6500
Portaherramientas dimensiones pul 1/4
Demanda de aire máxima l/min 336 336 600
Rosca de conexión G
Conexión aire comprimido pul 1/4
Tamaño de tubo recomendado (⌀ interior) mm 6,3 6,3 10
Peso kg 0,8 0,9 0,78
Nivel sonoro de funcionamiento dB(A) 83 83 90
Vibraciones máximas según EN m/s 2 < 2,5 < 2,5 6,4
Longitud mm 178 198 132
07 9161_S2480
Atornillador reversible neumático con acoplamiento a fricción
■ Con acoplamiento de fricción.
■ Par de giro ajustable.
■ Reversible para giro a la derecha / izquierda.
Especialmente indicado para uniones atornilladas en serie con portavarillas de cambio rápido para varillas E 6,3 (ver
n.° 674205 ss). 07 9163_S2340
Tam. S2307CE – El par de giro se puede ajustar desde fuera a través de manguito giratorio. _S2370
Pieza de repuesto: Kits de mantenimiento seleccionados: se suministran a petición juegos de piezas de recam-
bio para el mantenimiento y revisión preventivos para la mayoría de herramientas neumáticas
Atlas Copco.

Tipo S2340 S2370 S2307CE S2308 S2310
03R 07 9163 Atornillador reversible neumáti- 1243,42 ■ (1237,52) 1098,87 985,30 1128,37
co
Intervalo de par Nm 0,5 − 2 2 − 6 2,5 − 10 2,5 − 11 2 − 15
⌀ máximo de tornillo (8,8−12,9) M3 M5 M6 M6 M8
Velocidad de giro máxima min -1 1300 1300 900 950 800
Portaherramientas dimensiones pul 1/4
Forma constructiva Barra Barra Pistola Pistola Pistola
Demanda de aire máxima l/min 240 240 504 504 510
Rosca de conexión G 07 9163_S2307CE
Conexión aire comprimido pul 1/4 _S2308
Tamaño de tubo recomendado (⌀ interior) mm 6,3 6,3 10 10 10 _S2310
Peso kg 0,9 0,9 1,2 1,1 1,4
Nivel sonoro de funcionamiento dB(A) 83 83 82 82 81
Vibraciones máximas según EN m/s 2 < 2,5
Destornillador de impacto neumático
Destornilladores de impacto de alto rendimiento.
Conducción del aire de salida a través del mango, convertible para giro a derecha/izquierda.
Aplicación:
Tam. W2411 – Apropiado para trabajos de montaje ligeros.
Tam. W2412 – Apropiado para lugares difícilmente accesibles y en condiciones de espacio reducidas.
Tam. W2428 – Apto para trabajos de desmontaje pesados.
Tam. W2910–W2920 – Apto para aplicaciones duras.
07 9171_W2412 07 9171_W2910
_W2911
_W2915
Tipo W2411 W2412 W2910 W2911 W2915 W2920 W2428 _W2920
03R 07 9171 Destornilladores de impacto 660,80 ■ 302,37 445,45 445,45 470,52 ■ 1016,27 1916,02
neumáticos
300 – 800 –
Intervalo de par Nm 13 – 80 100 – 300 150 – 400 150 – 400 200 – 800
1450 1600 07 9171_W2411
⌀ máximo de tornillo (8,8-12.9) M10 M16 M14 M14 M16 M30 M33
Velocidad de giro máxima min -1 7000 7400 6500 7300 7700 5500 5000
Portaherramientas perfil de accionamiento □
Portaherramientas dimensiones pul 3/8 1/2 3/8 1/2 1/2 3/4 1
07 Forma constructiva Pistola Pistola Pistola Pistola Pistola Pistola Recto
Demanda de aire máxima l/min 678 780 1020 1020 1080 1620 2880
Rosca de conexión G
Conexión aire comprimido pul 1/4 1/4 1/4 1/4 1/4 3/8 1/2
Tamaño de tubo recomendado (⌀ interior) mm 10 10 10 10 10 13 19
Peso kg 1 1,4 1,2 1,2 2 3,2 10,5
Nivel sonoro de funcionamiento dB(A) 94 99 89 92 96 96 98
Vibraciones máximas según EN m/s 2 7 5,6 3,3 5,1 7,5 10,2 10,67
Longitud mm 154 113 160 160 185 218 345
Altura mm 165 178 178 178 186 206 131 07 9171_W2428
1044
