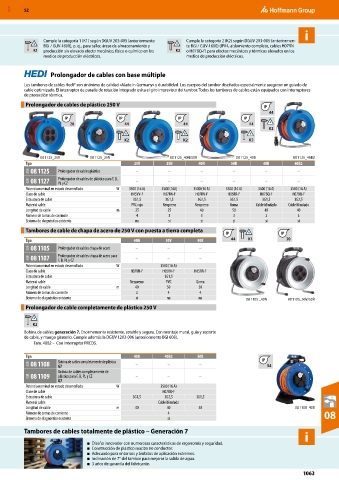

Page 2201 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

i
Cumple la categoría 1 (K1) según DGUV 203-005 (anteriormente Cumple la categoría 2 (K2) según DGUV 203-005 (anteriormen-
BGI / GUV-I 600), p. ej., para taller, áreas de almacenamiento y te BGI / GUV-I 600) (IPX4, aislamiento completo, cables H07RN
K1 producción sin elevado efecto mecánico, físico o químico en los K2 o H07BQ-F) para efectos mecánicos y térmicos elevados en los
medios de producción eléctricos. medios de producción eléctricos.

Prolongador de cables con base múltiple
Los tambores de cables Hedi® son sinónimo de calidad «Made in Germany» y durabilidad. Los cuerpos del tambor diseñados especialmente aseguran un guiado de
cable optimizado. El interruptor de parada de rotación integrado evita el giro imprevisto del tambor. Todos los tambores de cables están equipados con interruptores
de protección térmica.
Prolongador de cables de plástico 250 V IP
44
IP IP IP IP
20 44 44 44
K2
K2 K2 K2

08 1125_25V 08 1125_25N 08 1125_40N/50R 08 1125_40B 08 1125_40B2
Tipo 25V 25N 40N 50R 40B 40B2
08B 08 1125 Prolongador de cables plástico – – – – – –
08B 08 1127 Prolongador de cables de plástico para F, B, – – – – – –
PL y CZ
Potencia nominal en estado desenrollado W 3500 (16 A) 3500 (16A) 3500 (16 A) 3500 (16 A) 3500 (16 A) 3500 (16 A)
Clase de cable H05VV-F H07RN-F H07RN-F H05RR-F H07BQ-F H07BQ-F
Estructura de cable 3G1,5 3G1,5 3G1,5 3G1,5 3G1,5 3G2,5
Material cable PVC rojo Neopreno Neopreno Goma Cable blindado Cable blindado
Longitud de cable m 25 25 40 50 40 40
Número de tomas de corriente 4 3 3 3 3 3
Sistema de diagnóstico existente no sí sí sí sí sí
Tambores de cable de chapa de acero de 250 V con puesta a tierra completa
IP IP
Tipo 40N 50V 50R 44 K1 20
08B 08 1105 Prolongador de cables chapa de acero – – –
08B 08 1107 Prolongador de cables chapa de acero para – – –
F, B, PL y CZ
Potencia nominal en estado desenrollado W 3500 (16 A)
Clase de cable H07RN-F H05VV-F H05RR-F
Estructura de cable 3G1,5
Material cable Neopreno PVC Goma
Longitud de cable m 40 50 50
Número de tomas de corriente 3 4 4
Sistema de diagnóstico existente sí no no 08 1105 _40N 08 1105_50V/50R
Prolongador de cable completamente de plástico 250 V

K2
Bobina de cables generación 7. Enormemente resistente, estable y segura. Con montaje mural, guía y soporte
de cable, y mango giratorio. Cumple además la DGUV I 203-006 (anteriormente BGI 608).
Tam. 40B2 – Con interruptor PRCDS.

Tipo 40B 40B2 50B IP
08B 08 1108 Bobina de cables completamente de plástico – – – 54
G7
Bobina de cables completamente de
08B 08 1109 plástico para F, B, PL y CZ – – –
G7
Potencia nominal en estado desenrollado W 3500 (16 A)
Clase de cable H07BQ-F
Estructura de cable 3G1,5 3G2,5 3G1,5
Material cable Cable blindado
Longitud de cable m 40 40 50 08 1108_40B
Número de tomas de corriente 4 08
Sistema de diagnóstico existente sí

Tambores de cables totalmente de plástico – Generación 7
i
■ Diseño innovador con numerosas características de ergonomía y seguridad.
■ Construcción de plástico macizo no conductor.
■ Adecuado para entornos y ámbitos de aplicación extremos.
■ Inclinación de 7° del tambor para mejorar la salida de agua.
■ 3 años de garantía del fabricante.
1063
