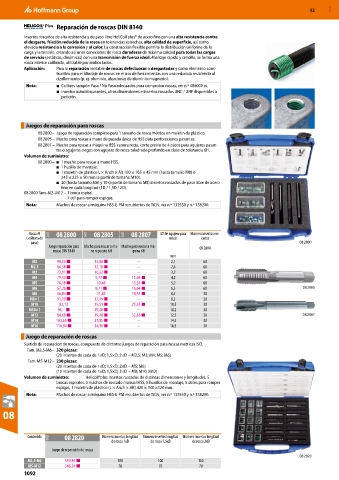

52 MXD

Reparación de roscas DIN 8140

Insertos roscados de alta resistencia y de paso libre HeliCoil plus® de acero fino con una alta resistencia contra
el desgaste, fricción reducida de la rosca en tolerancias estrechas, alta calidad de superficie, así como
elevada resistencia a la corrosión y al calor. La construcción flexible permite la distribución uniforme de la
carga y la tensión, creando así unas conexiones de rosca duraderas de máxima calidad para todas las cargas
de servicio (estáticas, dinámicas) con una transmisión de fuerza ideal. Montaje rápido y sencillo, se forma una
rosca interior calibrada, utilizable por ambos lados.
Aplicación: Para la reparación rentable de roscas defectuosas o desgastadas y como elemento cons-
tructivo para el blindaje de roscas en el uso de herramientas con una reducida resistencia al
cizallamiento (p. ej. aluminio, aleaciones de aluminio-magnesio).
Nota: ■ Calibres tampón Pasa / No Pasa adecuados para comprobar roscas, ver n.º 486000 ss.
■ Insertos autobloqueantes, otras dimensiones e insertos roscados UNC / UNF disponibles a
petición.

Juegos de reparación para roscas
08 2800 – Juego de reparación completo para 1 tamaño de rosca métrica en maletín de plástico.
08 2805 – Macho para roscar a mano de pasada única de HSS para perforaciones pasantes.
08 2807 – Macho para roscar a máquina HSS, ranura recta, corte previo de 4 pasos para agujeros pasan-
tes o agujeros ciegos con agujero de rosca taladrado profundo en clase de tolerancia 6H.
Volumen de suministro:
08 2800 – ■ 1 macho para roscar a mano HSS.
■ 1 husillo de montaje.
■ 1 maletín de plástico L × Anch × Alt 180 × 165 × 45 mm (hasta tamaño M8) o
245 × 225 × 50 mm (a partir de tamaño M10).
■ 20 (hasta tamaño M6) y 10 (a partir de tamaño M8) insertos roscados de paso libre de acero
fino en cada longitud (1D / 1,5D / 2D).
08 2800 Tam. M2–M12 – 1 broca espiral.
1 útil para romper espigas.
Nota: Machos de roscar a máquina HSS-E-PM recubiertos de TiCN, ver n.º 133550 y n.º 138200.

Rosca M 04D 08 2800 04D 08 2805 04D 08 2807 ⌀ de agujero para Número insertos ros-
(×Altura de roscar cados
paso) 08 2800
Juego reparación para Macho para roscar a ma- Macho para roscar a má- 08 2800
roscas DIN 8140 no repuesto 6H quina 6H
mm
M2 90,06 ■ 13,88 ■ – 2,1 60
M2,5 86,38 ■ 12,18 ■ – 2,6 60
M3 73,91 ■ 10,62 ■ – 3,2 60
M4 79,30 ■ 9,77 ■ 13,03 ■ 4,2 60
M5 76,18 ■ 10,48 13,31 ■ 5,2 60
M6 67,26 ■ 8,71 ■ 16,64 ■ 6,3 60 08 2805
M8 66,84 ■ 11,89 18,55 ■ 8,4 30
M8×1 91,19 ■ 17,49 ■ – 8,3 30
M10 82,13 15,51 ■ 25,35 ■ 10,5 30
M10×1 96,– ■ 19,40 ■ – 10,2 30
M12 84,68 ■ 19,40 ■ 32,85 ■ 12,5 30 08 2807
M14 103,65 ■ 32,85 ■ – 14,5 30
M16 118,94 ■ 34,98 ■ – 16,5 30
Juego de reparación de roscas
Surtido de reparación de roscas, compuesto de distintos juegos de reparación para roscas métricas ISO.
Tam. M2,5-M6 – 320 piezas:
(20 insertos de cada de 1×D; 1,5×D; 2×D − M2,5; M3; M4; M5; M6)
Tam. M5-M12 – 230 piezas:
(20 insertos de cada de 1×D; 1,5×D; 2×D − M5; M6)
(10 insertos de cada de 1×D; 1,5×D; 2×D − M8; M10; M12)
Volumen de suministro: Helicoil®plus Insertos roscados de distintas dimensiones y longitudes, 5
brocas espirales, 5 machos de roscado manual HSS, 5 husillos de montaje, 5 útiles para romper
espigas, 1 maletín de plástico (L × Anch × Alt) 420 × 340 ×120 mm.
Nota: Machos de roscar a máquina HSS-E-PM recubiertos de TiCN, ver n.º 133550 y n.º 138200. i

08

Contenido 04D 08 2820 Número insertos longitud Número insertos longitud Número insertos longitud
de rosca 1xD de rosca 1,5xD de rosca 2xD
Juego de reparación de roscas
08 2820
M2,5-M6 339,84 ■ 100 100 100
M5-M12 348,34 ■ 70 70 70
