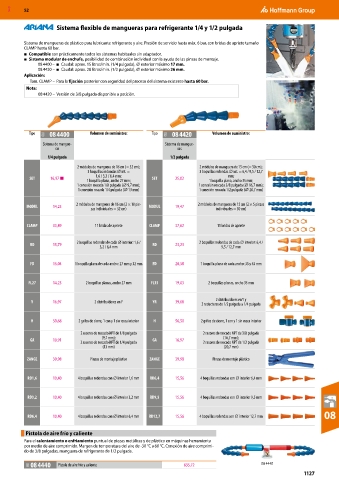

MXD 52

Sistema flexible de mangueras para refrigerante 1/4 y 1/2 pulgada

Sistema de mangueras de plástico para lubricante refrigerante y aire. Presión de servicio hasta máx. 6 bar, con bridas de apriete tamaño
CLAMP hasta 60 bar.
■ Compatible con prácticamente todos los sistemas habituales sin adaptador.
■ Sistema modular de enchufe, posibilidad de combinación individual con la ayuda de las pinzas de montaje.
08 4400 – ■ Caudal: aprox. 15 litros/min. (1/4 pulgada), ⌀ exterior máximo 17 mm.
08 4420 – ■ Caudal: aprox. 28 litros/min. (1/2 pulgada), ⌀ exterior máximo 26 mm.
Aplicación:
Tam. CLAMP – Para la fijación posterior con seguridad del proceso del sistema existente hasta 60 bar.
Nota:
08 4420 – Versión de 3/8 pulgada disponible a petición.

Tipo 08J 08 4400 Volumen de suministro: Tipo 08J 08 4420 Volumen de suministro:
Sistema de mangue- Sistema de mangue-
ras ras
1/4 pulgada 1/2 pulgada
2 módulos de manguera de 16 cm (= 32 cm); 2 módulos de manguera de 15 cm (= 30 cm);
3 boquillas redondas ⌀ int. = 3 boquillas redondas ⌀ int. = 6,4 / 9,5 / 12,7
1,6 / 3,2 / 6,4 mm; mm;
SET 16,97 ■ SET 25,82
1 boquilla plana, ancho 27 mm; 1 boquilla plana, ancho 35 mm;
1 conexión roscada 1/8 pulgada (⌀ 9,7 mm); 1 conexión roscada 3/8 pulgada (⌀ 16,7 mm);
1 conexión roscada 1/4 pulgada (⌀ 13 mm) 1 conexión roscada 1/2 pulgada (⌀ 20,7 mm)
2 módulos de manguera de 16 cm (2 × 10 pie- 2 módulos de manguera de 15 cm (2 × 5 piezas
MODUL 14,23 MODUL 19,47
zas individuales = 32 cm) individuales = 30 cm)

CLAMP 33,49 11 bridas de apriete CLAMP 37,62 11 bridas de apriete

RD 15,79 2 boquillas redondas de cada ⌀ interior: 1,6 / RD 23,23 2 boquillas redondas de cada ⌀ interior: 6,4 /
3,2 / 6,4 mm 9,5 / 12,7 mm

FD 15,04 1 boquilla plana de cada ancho: 27 mm y 32 mm FD 20,58 1 boquilla plana de cada ancho: 35 y 63 mm

FL27 14,23 2 boquillas planas, ancho 27 mm FL35 19,03 2 boquillas planas, ancho 35 mm

2 distribuidores en Y y
Y 16,97 2 distribuidores en Y YR 39,68
2 reductores de 1/2 pulgada a 1/4 pulgada

H 39,68 2 grifos de cierre, 1 con y 1 sin rosca interior H 56,50 2 grifos de cierre, 1 con y 1 sin rosca interior
2 racores de roscado NPT de 1/8 pulgada 2 racores de roscado NPT de 3/8 pulgada
(9,7 mm); (16,7 mm);
GA 10,91 GA 16,97
2 racores de roscado NPT de 1/4 pulgada 2 racores de roscado NPT de 1/2 pulgada
(13 mm) (20,7 mm)
ZANGE 39,98 Pinzas de montaje plástico ZANGE 39,98 Pinzas de montaje plástico

RD1,6 10,40 4 boquillas redondas con ⌀ interior 1,6 mm RD6,4 15,56 4 boquillas redondas con ⌀ interior 6,4 mm

RD3,2 10,40 4 boquillas redondas con ⌀ interior 3,2 mm RD9,5 15,56 4 boquillas redondas con ⌀ interior 9,5 mm

08
RD6,4 10,40 4 boquillas redondas con ⌀ interior 6,4 mm RD12,7 15,56 4 boquillas redondas con ⌀ interior 12,7 mm

Pistola de aire frío y caliente
Para el calentamiento o enfriamiento puntual de piezas metálicas y de plástico en máquinas herramienta
por medio de aire comprimido. Margen de temperatura del aire de -30 °C a 60 °C. Conexión de aire comprimi-
do de 3/8 pulgadas, manguera de refrigerante de 1/2 pulgada.

08J 08 4440 Pistola de aire frío y caliente 635,72 08 4440
