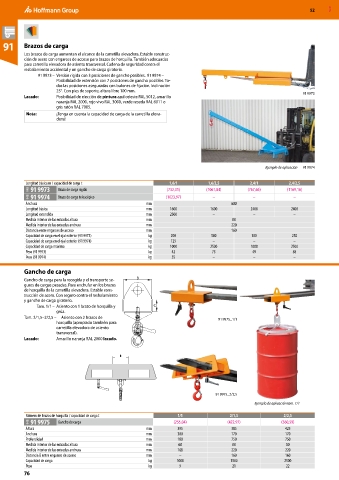

91 Brazos de carga
Los brazos de carga aumentan el alcance de la carretilla elevadora. Estable construc-
ción de acero con engarces de acceso para brazos de horquilla. También adecuadas
para carretilla elevadora de asiento transversal. Cadena de seguridad contra el
resbalamiento accidental y un gancho de carga giratorio.
91 9973 – Versión rígida con 3 posiciones de gancho posibles. 91 9974 –
Posibilidad de extensión con 7 posiciones de gancho posibles. To-
das las posiciones aseguradas con bulones de fijación. Inclinación
25°. Con pies de soporte, altura libre 100 mm. 91 9973
Lacado: Posibilidad de elección de pintura azul celeste RAL 5012, amarillo
naranja RAL 2000, rojo vivo RAL 3000, verde reseda RAL 6011 o
gris ratón RAL 7005.
Nota: ¡Tenga en cuenta la capacidad de carga de la carretilla eleva-
dora!

Ejemplo de aplicación 91 9974

Longitud básica m / capacidad de carga t 1,6/1 1,6/2,5 2,4/1 2,4/2,5
94B 91 9973 Brazo de carga rígido (732,31) (1061,84) (767,66) (1169,16)
94B 91 9974 Brazo de carga telescópico (1023,97) – – –
Anchura mm 600
Longitud básica mm 1600 1600 2400 2400
Longitud extendida mm 2500 – – –
Medida interior de las entradas altura mm 80
Medida interior de las entradas anchura mm 220
Distancia entre engarces de acceso mm 160
Capacidad de carga en el ojal exterior (91 9973) kg 200 500 100 250
Capacidad de carga en el ojal exterior (91 9974) kg 125 – – –
Capacidad de carga máxima kg 1000 2500 1000 2500
Peso (91 9973) kg 42 73 49 88
Peso (91 9974) kg 55 – – –

Gancho de carga
Gancho de carga para la recogida y el transporte se- B
guros de cargas pesadas. Para enchufar en los brazos
de horquilla de la carretilla elevadora. Estable cons-
trucción de acero. Con seguro contra el resbalamiento
y gancho de carga giratorio.
Tam. 1/1 – Asiento con 1 brazo de horquilla y C
grúa.
Tam. 2/1,5–2/2,5 – Asiento con 2 brazos de 91 9975_1/1
horquilla (apropiado también para
carretilla elevadora de asiento
transversal).
Lacado: Amarillo naranja RAL 2000 lacado.

B

91 9975_2/2,5
Ejemplo de aplicación tam. 1/1
Número de brazos de horquilla / capacidad de carga t 1/1 2/1,5 2/2,5
94B 91 9975 Gancho de carga (255,04) (422,97) (560,59)
Altura mm 395 385 425
Anchura mm 300 170 170
Profundidad mm 180 750 750
Medida interior de las entradas altura mm 68 80 80
Medida interior de las entradas anchura mm 168 220 220
Distancia B entre engarces de acceso mm – 160 160
Capacidad de carga kg 1000 1500 2500
Peso kg 9 21 22
