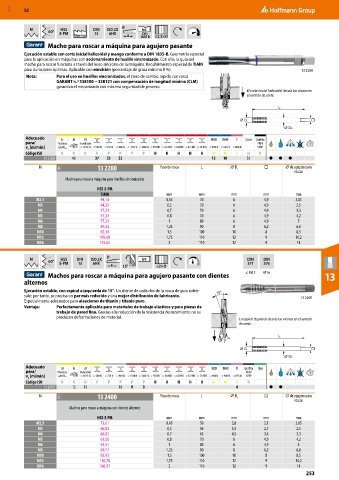

MXD 52

M 60° HSS DIN ISO 2X B h6
DIN
E-PM Norma 13 6HX 4 1835 B ≤2,5×D
Macho para roscar a máquina para agujero pasante
Ejecución estable con corte inicial helicoidal y mango conforme a DIN 1835-B. Geometría especial
para la aplicación en máquinas con accionamiento de husillo sincronizado. Con ello, la guía del
macho para roscar funciona a través del huso síncrono de la máquina. Recubrimiento especial de TiAlN
para duraciones óptimas. Aplicable con emulsión (porcentaje de grasa mínimo 8 %). 13 2280
Nota: Para el uso en husillos sincronizados, el cono de cambio rápido con rosca
GARANT n.º 338100 − 338121 con compensación de longitud mínima (CLM)
garantiza el mecanizado con máxima seguridad de proceso.
El corte inicial helicoidal desvía las virutas en
el sentido de corte.

L

D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N N
13 2280 40 37 35 22 12 10 35 ● ● ●
M 11H 13 2280 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar
Macho para roscar a máquina para husillos sincronizados
HSS-E-PM
TiAlN mm mm mm mm mm
M2,5 94,10 0,45 70 6 4,9 2,05
M3 44,25 0,5 70 6 4,9 2,5
M4 57,23 0,7 70 6 4,9 3,3
M5 57,23 0,8 70 6 4,9 4,2
M6 57,23 1 80 6 4,9 5
M8 69,32 1,25 90 8 6,2 6,8
M10 82,30 1,5 100 10 8 8,5
M12 109,60 1,75 110 12 9 10,2
M16 155,62 2 110 12 9 14

M 60° HSS DIN ISO 2X D h9 DIN DIN
E-PM 13 6HX 4 15° ≤2×D 371 376
Machos para roscar a máquina para agujero pasante con dientes ≤ M12 M16 13
alternos
Ejecución estable, con espiral a izquierda de 15°. Un diente de cada dos de la rosca de guía sobre- 15°
sale; por tanto, se precisa un par más reducido y una mejor distribución de lubricante. 13 2400
Especialmente adecuados para aleaciones de titanio y titanio puro.
Ventaja: Perfectamente aplicable para materiales de trabajo elásticos y para piezas de
trabajo de pared fina. Gracias a la reducción de la resistencia de rozamiento no se
producen deformaciones de material. La espiral izquierda desvía las virutas en el sentido
de corte.

L

D
DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
13 2400 15 15 18 9 3 4 ● ●
M 11H 13 2400 Paso de rosca L ⌀ D s □ ⌀ de agujero para
roscar
Machos para roscar a máquina con dientes alternos
HSS-E-PM mm mm mm mm mm
M2,5 73,61 0,45 50 2,8 2,1 2,05
M3 66,82 0,5 56 3,5 2,7 2,5
M4 66,82 0,7 63 4,5 3,4 3,3
M5 61,06 0,8 70 6 4,9 4,2
M6 61,51 1 80 6 4,9 5
M8 69,77 1,25 90 8 6,2 6,8
M10 83,93 1,5 100 10 8 8,5
M12 110,78 1,75 110 12 9 10,2
M16 166,97 2 110 12 9 14
253
