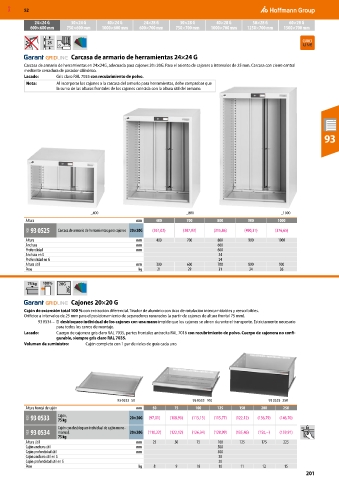

MXD 52

24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm

25

Carcasa de armario de herramientas 24×24 G
Carcasa de armario de herramientas en 24×24G, adecuada para cajones 20×20G. Para el asiento de cajones a intervalos de 25 mm. Carcasa con cierre central
mediante cerradura de pasador cilíndrico.
Lacado: Gris claro RAL 7035 con recubrimiento de polvo.
Nota: Al incorporar los cajones a la carcasa del armario para herramientas, debe comprobar que
la suma de las alturas frontales de los cajones coincida con la altura útil del armario.

93

_400 _800 _1000
Altura mm 400 700 800 900 1000
9GK 93 0525 Carcasa de armario de herramientas para cajones 20×20G (261,02) (307,93) (315,86) (490,31) (376,65)
Altura mm 400 700 800 900 1000
Anchura mm 600
Profundidad mm 600
Anchura en G 24
Profundidad en G 24
Altura útil mm 300 600 700 800 900
Peso kg 21 29 31 34 36

75 kg 100% 20G
20G

Cajones 20×20 G
Cajón de extensión total 100 % con extracción diferencial. Tirador de aluminio con tiras de rotulación intercambiables y reescribibles.
Orificios a intervalos de 25 mm para el posicionamiento de separadores ranurados (a partir de cajones de altura frontal 75 mm).
93 0534 – El desbloqueo individual de los cajones con una mano impide que los cajones se abran durante el transporte. Estrictamente necesario
para todos los carros de montaje.
Lacado: Cuerpo de cajonera gris claro RAL 7035, partes frontales antracita RAL 7016 con recubrimiento de polvo. Cuerpo de cajonera no confi-
gurable, siempre gris claro RAL 7035.
Volumen de suministro: Cajón completo con 1 par de rieles de guía cada uno.

93 0533_50 93 0533_100 93 0533_250
Altura frontal de cajón mm 50 75 100 125 150 200 250
9GK 93 0533 Cajón, 20×20G (97,01) (108,90) (113,13) (115,77) (122,12) (136,79) (146,70)
75 kg
Cajón con desbloqueo individual de cajón mono-
9GK 93 0534 manual, 20×20G (110,22) (122,12) (126,34) (128,99) (135,46) (150,–) (159,91)
75 kg
Altura útil mm 25 50 75 100 125 175 225
Cajón anchura útil mm 500
Cajón profundidad útil mm 500
Cajón anchura útil en G 20
Cajón profundidad útil en G 20
Peso kg 8 9 10 10 11 12 15
