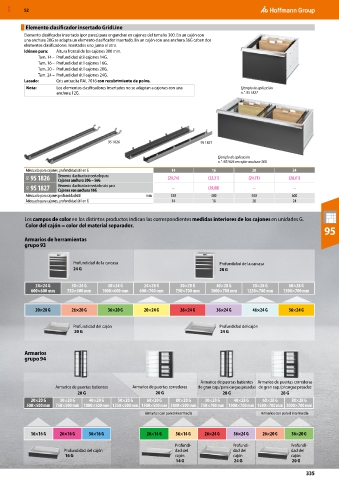

Page 2675 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Elemento clasificador insertado GridLine
Elemento clasificador insertado (por pares) para enganchar en cajones del tamaño 300. En un cajón con
una anchura 20G se adapta un elemento clasificador insertado. En un cajón con una anchura 36G caben dos
elementos clasificadores insertados uno junto al otro.
Idóneo para: Altura frontal de los cajones 300 mm.
Tam. 14 – Profundidad útil cajones 14G.
Tam. 16 – Profundidad útil cajones 16G.
Tam. 20 – Profundidad útil cajones 20G.
Tam. 24 – Profundidad útil cajones 24G.
Lacado: Gris antracita RAL 7016 con recubrimiento de polvo.
Nota: Los elementos clasificadores insertados no se adaptan a cajones con una Ejemplo de aplicación
anchura 12G. n.°. 95 1827

95 1826 95 1827

Ejemplo de aplicación
n.°. 951826 en cajón anchura 36G
Adecuado para cajones, profundidad útil en G 14 16 20 24
9GI 95 1826 Elemento clasificador insertado para (20,74) (22,21) (24,71) (28,01)
Cajones anchura 20G – 56G
9GI 95 1827 Elemento clasificador insertado solo para – (29,08) – –
Cajones con anchura 16G
Adecuado para cajones profundidad útil mm 350 400 500 600
Adecuado para cajones, profundidad útil en G 14 16 20 24

Los campos de color en los distintos productos indican las correspondientes medidas interiores de los cajones en unidades G.
Color del cajón = color del material separador.
95
Armarios de herramientas
grupo 93

Profundidad de la carcasa Profundidad de la carcasa
24 G 28 G

24×24 G 30×24 G 40×24 G 24×28 G 30×28 G 40×28 G 50×28 G 60×28 G
600×600 mm 750×600 mm 1000×600 mm 600×700 mm 750×700 mm 1000×700 mm 1250×700 mm 1500×700 mm

20×20 G 26×20 G 36×20 G 20×24 G 26×24 G 36×24 G 46×24 G 56×24 G

Profundidad del cajón Profundidad del cajón
20 G 24 G

Armarios
grupo 94

Armarios de puertas batientes Armarios de puertas correderas
Armarios de puertas batientes Armarios de puertas correderas de gran cap./para cargas pesadas de gran cap./p/cargas pesadas
20 G 20 G 28 G 28 G
20×20 G 30×20 G 40×20 G 50×20 G 60×20 G 80×20 G 30×28 G 40×28 G 60×28 G 80×28 G
500×500 mm 750×500 mm 1000×500 mm 1250×500 mm 1500×500 mm 2000×500 mm 750×700 mm 1000×700 mm 1500×700 mm 2000×700 mm
Armarios con pared intermedia Armarios con pared intermedia

16×16 G 26×16 G 36×16 G 26×14 G 36×14 G 26×24 G 36×24 G 26×20 G 36×20 G

Profundi- Profundi- Profundi-
Profundidad del cajón dad del dad del dad del
16 G cajón cajón cajón
14 G 24 G 20 G

335
