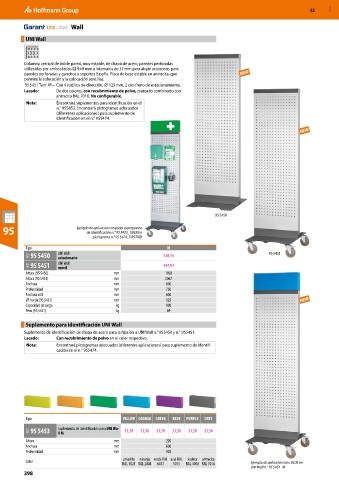

Page 2738 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

Wall

UNI Wall

Columna vertical de doble pared, muy estable, de chapa de acero, paredes perforadas
utilizables por ambos lados □ 9×9 mm a intervalos de 37 mm para alojar accesorios para
paredes perforadas y ganchos y soportes Easyfix. Placa de base estable en antracita, que
permite la colocación y la colocación sencillas.
95 5451 Tam. M – Con 4 rodillos de dirección, ⌀ 125 mm, 2 con freno de estacionamiento.
Lacado: De dos colores, con recubrimiento de polvo, plateado combinado con
antracita RAL 7016. No configurable.
Nota: Encontrará suplementos para identificación en el
n.° 955453. Encontrará pictogramas adecuados
(diferentes aplicaciones) para suplemento de
identificación en el n.° 955474.

95 5450
95 Ejemplo de aplicación con pieza superpuesta
de identificación n.° 95 5453_GREEN y
pictograma n.° 95 5474_FIRSTAID
Tipo M
9GC 95 5450 UNI Wall 430,55 95 5451
estacionario
9GC 95 5451 UNI Wall 494,94
móvil
Altura (95 5450) mm 1920
Altura (95 5451) mm 2067
Anchura mm 600
Profundidad mm 750
Anchura útil mm 600
⌀ rueda (95 5451) mm 125
Capacidad de carga kg 100
Peso (95 5451) kg 69
Suplemento para identificación UNI Wall
Suplemento de identificación de chapa de acero para la fijación a UNI Wall n.° 955450 y n.° 955451.
Lacado: Con recubrimiento de polvo en el color respectivo.
Nota: Encontrará pictogramas adecuados (diferentes aplicaciones) para suplemento de identifi-
cación en el n.° 955474.

Tipo YELLOW ORANGE GREEN BLUE PURPLE GREY

9GC 95 5453 Suplemento de identificación para UNI Wa- 33,58 33,58 33,58 33,58 33,58 33,58
ll M
Altura mm 220
Anchura mm 600
Profundidad mm 103
amarillo naranja verde RAL azul RAL violeta antracita
Color Ejemplo de aplicación tam. BLUE en
RAL 1021 RAL 2008 6037 5015 RAL 4008 RAL 7016
UNI Wall n.° 95 5451_M
398
