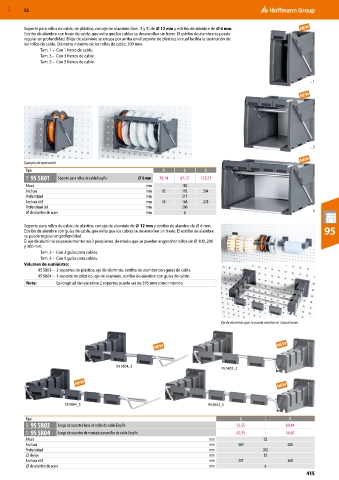

MXD 52

Soporte para rollos de cable, de plástico, con eje de aluminio (tam. 3 y 5) de ⌀ 12 mm y estribo de alambre de ⌀ 6 mm.
Estribo de alambre con freno de cable, que evita que los cables se desenrollen sin freno. El estribo de alambre se puede
regular en profundidad. El eje de aluminio se encaja por arriba en el soporte de plástico, lo cual facilita la sustitución de
los rollos de cable. Diámetro máximo de los rollos de cable: 200 mm.
Tam. 1 – Con 1 freno de cable.
Tam. 3 – Con 3 frenos de cable.
Tam. 5 – Con 5 frenos de cable.

_1

_3

Ejemplo de aplicación
Tipo 1 3 5
91F 95 5801 Soporte para rollos de cable Easyfix ⌀ 6 mm 39,14 87,12 121,21
Altura mm 185
Anchura mm 82 193 304
Profundidad mm 217
Anchura útil mm 56 168 278
Profundidad útil mm 200
⌀ de alambre de acero mm 6 _5

Soporte para rollos de cable, de plástico, con eje de aluminio de ⌀ 12 mm y estribo de alambre de ⌀ 6 mm.
Estribo de alambre con guías de cable, que evita que los cables se desenrollen sin freno. El estribo de alambre 95
se puede regular en profundidad.
El eje de aluminio se puede montar en 3 posiciones, de modo que se pueden enganchar rollos de ⌀ 100, 200
y 300 mm.
Tam. 3 – Con 3 guías para cables.
Tam. 5 – Con 5 guías para cables.
Volumen de suministro:
95 5803 – 2 soportes de plástico, eje de aluminio, estribo de alambre con guías de cable.
95 5804 – 1 soporte de plástico, eje de aluminio, estribo de alambre con guías de cable.
Nota: La longitud del eje entre 2 soportes puede ser de 395 mm como máximo.

Eje de aluminio que se puede montar en 3 posiciones.

95 5804_3 95 5803_3

95 5804_5 95 5803_5

Tipo 3 5
91F 95 5803 Juego de soportes base de rollos de cable Easyfix 55,55 69,44
91F 95 5804 Juego de soportes de montaje para rollos de cable Easyfix 42,93 56,82
Altura mm 92
Anchura mm 369 480
Profundidad mm 202
⌀ de eje mm 12
Anchura útil mm 257 368
⌀ de alambre de acero mm 6
415
