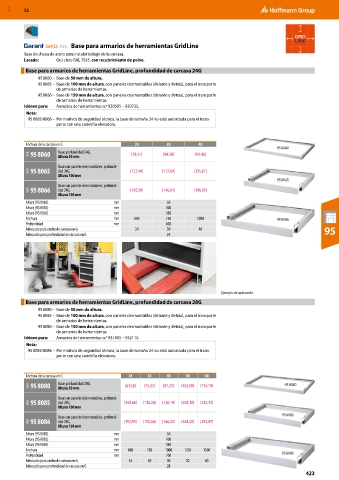

Page 2763 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Base para armarios de herramientas GridLine
Base de chapa de acero para instalar debajo de la carcasa.
Lacado: Gris claro RAL 7035, con recubrimiento de polvo.
Base para armarios de herramientas GridLine, profundidad de carcasa 24G
95 8060 – Base de 50 mm de altura.
95 8065 – Base de 100 mm de altura, con paneles desmontables (delante y detrás), para el transporte
de armarios de herramientas.
95 8066 – Base de 150 mm de altura, con paneles desmontables (delante y detrás), para el transporte
de armarios de herramientas.
Idóneo para: Armarios de herramientas n.º 930505 – 930735.
Nota:
95 8065/8066 – Por motivos de seguridad técnica, la base de tamaño 24 no está autorizada para el trans-
porte con una carretilla elevadora.

Anchura de la carcasa en G 24 30 40
95 8060
9GK 95 8060 Base, profundidad 24G, (78,51) (84,58) (90,40)
Altura 50 mm
Base con paneles desmontables, profundi-
9GK 95 8065 dad 24G, (127,40) (112,60) (125,81)
Altura 100 mm
95 8065
Base con paneles desmontables, profundi-
9GK 95 8066 dad 24G, (165,20) (146,04) (196,92)
Altura 150 mm
Altura (95 8060) mm 50
Altura (95 8065) mm 100
Altura (95 8066) mm 150
Anchura mm 600 750 1000 95 8066
Profundidad mm 600
Adecuado para ancho de carcasa en G 24 30 40 95
Adecuado para profundidad de carcasa en G 24

Ejemplo de aplicación
Base para armarios de herramientas GridLine, profundidad de carcasa 28G
95 8080 – Base de 50 mm de altura.
95 8085 – Base de 100 mm de altura, con paneles desmontables (delante y detrás), para el transporte
de armarios de herramientas.
95 8086 – Base de 150 mm de altura, con paneles desmontables (delante y detrás), para el transporte
de armarios de herramientas.
Idóneo para: Armarios de herramientas n.º 931005 – 932115.
Nota:
95 8085/8086 – Por motivos de seguridad técnica, la base de tamaño 24 no está autorizada para el trans-
porte con una carretilla elevadora.

Anchura de la carcasa en G 24 30 40 50 60
9GK 95 8080 Base, profundidad 28G, (61,58) (75,07) (87,23) (103,08) (114,19) 95 8080
Altura 50 mm
Base con paneles desmontables, profundi-
9GK 95 8085 dad 28G, (148,68) (116,04) (128,19) (204,19) (225,33)
Altura 100 mm
Base con paneles desmontables, profundi- 95 8085
9GK 95 8086 dad 28G, (192,95) (150,66) (166,52) (264,32) (292,07)
Altura 150 mm
Altura (95 8080) mm 50
Altura (95 8085) mm 100
Altura (95 8086) mm 150
Anchura mm 600 750 1000 1250 1500
Profundidad mm 700 95 8086
Adecuado para ancho de carcasa en G 24 30 40 50 60
Adecuado para profundidad de carcasa en G 28
423
