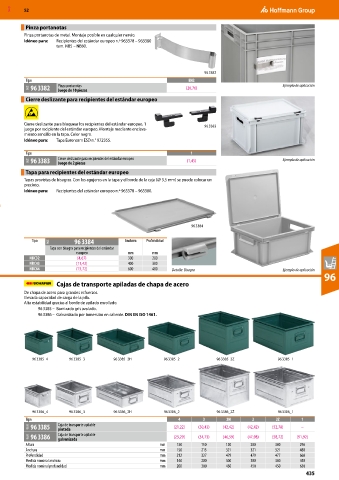

Page 2775 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Pinza portanotas
Pinza portanotas de metal. Montaje posible en cualquier nervio.
Idóneo para: Recipientes del estándar europeo n.º 963378 – 963380
tam. NB5 – NB80.

96 3382
Tipo EH2
96E 96 3382 Pinza portanotas (26,76) Ejemplo de aplicación
Juego de 10 piezas
Cierre deslizante para recipientes del estándar europeo

Cierre deslizante para bloquear los recipientes del estándar europeo. 1 96 3383
juego por recipiente del estándar europeo. Montaje mediante enclava-
miento sencillo en la tapa. Color negro.
Idóneo para: Tapa Euronorm ESD n.° 972355.

Tipo 1
96E 96 3383 Cierre deslizante para recipientes del estándar europeo (1,45) Ejemplo de aplicación
Juego de 2 piezas
Tapa para recipientes del estándar europeo
Tapas provistas de bisagras. Con los agujeros en la tapa y el borde de la caja (⌀ 3,5 mm) se puede colocar un
precinto.
Idóneo para: Recipientes del estándar europeo n.º 963378 – 963380.

96 3384

Tipo 96E 96 3384 Anchura Profundidad
Tapa con bisagra para recipientes del estándar
europeo mm mm
NBC32 (4,67) 300 200
NBC43 (11,42) 400 300
NBC64 (15,72) 600 400 Detalle: Bisagra Ejemplo de aplicación
96

Cajas de transporte apiladas de chapa de acero
De chapa de acero para grandes esfuerzos.
Elevada capacidad de carga de la pila.
Alta estabilidad gracias al borde de apilado enrollado.
96 3385 – Barnizado gris azulado.
96 3386 – Galvanizado por inmersión en caliente. DIN EN ISO 1461.

96 3385_4 96 3385_3 96 3385_2H 96 3385_2 96 3385_2Z 96 3385_1

96 3386_4 96 3386_3 96 3386_2H 96 3386_2 96 3386_2Z 96 3386_1
Tipo 4 3 2H 2 2Z 1
96H 96 3385 Caja de transporte apilable (21,22) (30,43) (42,42) (42,42) (52,78) –
pintada
96H 96 3386 Caja de transporte apilable (23,29) (34,73) (46,59) (47,98) (58,72) (91,92)
galvanizada
Altura mm 130 150 120 200 300 296
Anchura mm 150 213 321 321 321 480
Profundidad mm 212 327 479 479 477 660
Medida nominal anchura mm 140 200 300 300 300 450
Medida nominal profundidad mm 200 300 450 450 450 630
435
