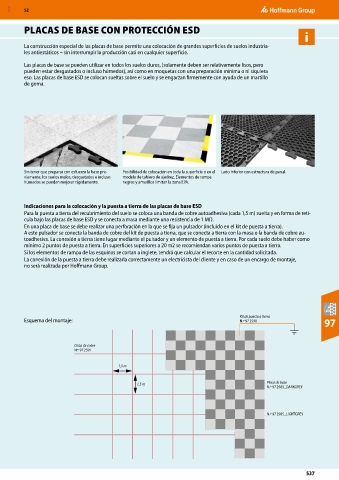

PLACAS DE BASE CON PROTECCIÓN ESD
i

La construcción especial de las placas de base permite una colocación de grandes superficies de suelos industria-
les antiestáticos – sin interrumpir la producción casi en cualquier superficie.

Las placas de base se pueden utilizar en todos los suelos duros, (solamente deben ser relativamente lisos, pero
pueden estar desgastados o incluso húmedos), así como en moquetas con una preparación mínima o ni siquiera
eso. Las placas de base ESD se colocan sueltas sobre el suelo y se engarzan firmemente con ayuda de un martillo
de goma.

Sin tener que preparar con esfuerzo la base pre- Posibilidad de colocación en toda la superficie o en el Lado inferior con estructura de panal.
viamente, los suelos malos, desgastados e incluso modelo de tablero de ajedrez. Elementos de rampa
húmedos se pueden mejorar rápidamente. negros y amarillos limitan la zona EPA.

Indicaciones para la colocación y la puesta a tierra de las placas de base ESD
Para la puesta a tierra del recubrimiento del suelo se coloca una banda de cobre autoadhesiva (cada 1,5 m) suelta y en forma de retí-
cula bajo las placas de base ESD y se conecta a masa mediante una resistencia de 1 MΩ.
En una placa de base se debe realizar una perforación en la que se fija un pulsador (incluido en el kit de puesta a tierra).
A este pulsador se conecta la banda de cobre del kit de puesta a tierra, que se conecta a tierra con la masa o la banda de cobre au-
toadhesiva. La conexión a tierra tiene lugar mediante el pulsador y un elemento de puesta a tierra. Por cada suelo debe haber como
mínimo 2 puntos de puesta a tierra. En superficies superiores a 20 m2 se recomiendan varios puntos de puesta a tierra.
Si los elementos de rampa de las esquinas se cortan a inglete, tendrá que calcular el recorte en la cantidad solicitada.
La conexión de la puesta a tierra debe realizarla correctamente un electricista del cliente y en caso de un encargo de montaje,
no será realizada por Hoffmann Group.

Kit de puesta a tierra
Esquema del montaje: N.º 97 2590 97

Cinta de cobre
N.º 97 2591

1,5 m

1,5 m Placa de base
N.º 97 2585_DARKGREY

N.º 97 2585_LIGHTGREY
