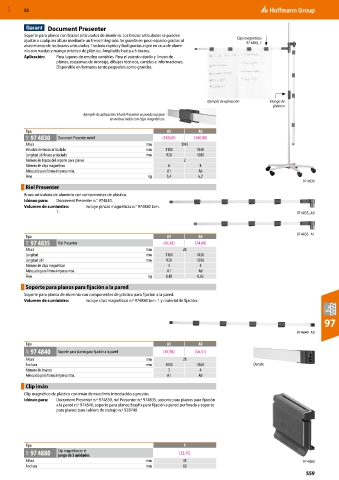

Page 2899 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Document Presenter
Soporte para planos con brazos articulados de aluminio. Los brazos articulados se pueden Clips magnéticos
ajustar a cualquier altura mediante un freno integrado. Se guarda en poco espacio gracias al 97 4880_1
abatimiento de los brazos articulados. Traslado rápido y fácil gracias al pie en cruz de alumi-
nio con ruedas y mango práctico de plástico. Ampliable hasta a 6 brazos.
Aplicación: Para lugares de empleo variables. Para el asiento rápido y limpio de
planos, esquemas de montaje, dibujos técnicos, carteles e informaciones.
Disponible en formatos tanto pequeños como grandes.

Ejemplo de aplicación Mango de
plástico
Ejemplo de aplicación: El riel Presenter se puede equipar
en ambos lados con clips magnéticos.
Tipo A1 A0
91F 97 4830 Document Presenter móvil (356,05) (388,88)
Altura mm 1945
Voladizo del brazo articulado mm 1100 1450
Longitud útil brazo articulado mm 920 1280
Número de brazos del soporte para planos 2
Número de clips magnéticos 6 8
Adecuado para forma impresa máx. A1 A0
Peso kg 5,4 6,2
97 4830
Riel Presenter
Brazo articulado de aluminio con componentes de plástico.
Idóneo para: Document Presenter n.° 974830.
Volumen de suministro: Incluye pinzas magnéticas n.° 974880 tam.
1. 97 4835_A0

Tipo A1 A0 97 4835_A1
91F 97 4835 Riel Presenter (67,43) (74,49)
Altura mm 28
Longitud mm 1100 1450
Longitud útil mm 920 1250
Número de clips magnéticos 3 4
Adecuado para forma impresa máx. A1 A0
Peso kg 0,48 0,62
Soporte para planos para fijación a la pared
Soporte para planos de aluminio con componentes de plástico para fijación a la pared.
Volumen de suministro: Incluye clips magnéticos n.º 974880 tam. 1 y material de fijación.

97
97 4840_A0

Tipo A1 A0
91F 97 4840 Soporte para planos para fijación a la pared (47,98) (56,31)
Altura mm 28
Anchura mm 1010 1360 Detalle
Número de imanes 3 4
Adecuado para forma impresa máx. A1 A0
Clip imán
Clip magnético de plástico con imán de neodimio introducido a presión.
Idóneo para: Document Presenter n.º 974830, riel Presenter n.º 974835, soporte para planos para fijación
a la pared n.º 974840, soporte para planos Easyfix para fijación a pared perforada y soporte
para planos para tablero de trabajo n.º 928740.

Tipo 1
91F 97 4880 Clip magnético en el (32,45)
juego de 5 unidades
Altura mm 45 97 4880
Anchura mm 60
559
