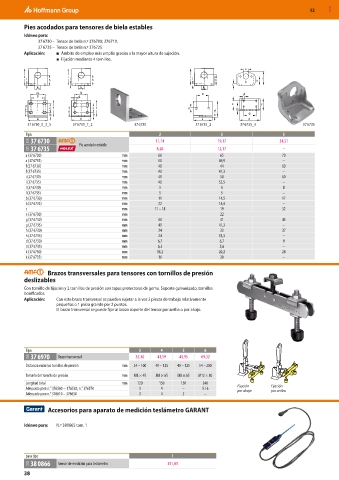

52 MXD

Pies acodados para tensores de biela estables
Idóneo para:
37 6730 – Tensor de biela n.º 376700; 376710.
37 6735 – Tensor de biela n.º 376725.
Aplicación: ■ Ámbito de empleo más amplio gracias a la mayor altura de sujeción.
■ Fijación mediante 4 tornillos.
k
i
l h h i
l
k
g d
c f
d f b
g
b
a a
37 6730_0_3_5 37 6730_1_2 37 6730 37 6735_2 37 6735_3 37 6735
Tipo 2 3 5
35A 37 6730 Pie acodado estable 11,14 19,17 34,51
32S 37 6735 8,26 12,17 –
a (37 6730) mm 60 65 70
a (37 6735) mm 60 69,9 –
f (37 6730) mm 40 44 60
f (37 6735) mm 40 41,3 –
i (37 6730) mm 40 50 60
i (37 6735) mm 40 52,5 –
l (37 6730) mm 5 6 8
l (37 6735) mm 5 5 –
b (37 6730) mm 11 14,5 17
b (37 6735) mm 22 14,4 –
c mm 11 – 18 19 32
e (37 6730) mm 22
g (37 6730) mm 40 41 45
g (37 6735) mm 40 41,3 –
h (37 6730) mm 24 33 37
h (37 6735) mm 24 33,3 –
d (37 6730) mm 6,7 6,7 9
d (37 6735) mm 6,3 5,6 –
k (37 6730) mm 16,2 20,2 24
k (37 6735) mm 16 20 –

Brazos transversales para tensores con tornillos de presión
deslizables

Con tornillo de fijación y 2 tornillos de presión con tapas protectoras de goma. Soporte galvanizado, tornillos
bonificados.
Aplicación: Con este brazo transversal se pueden sujetar a la vez 2 piezas de trabajo relativamente
pequeñas o 1 pieza grande por 2 puntos.
El brazo transversal se puede fijar al brazo soporte del tensor por arriba o por abajo.

Tipo 3 4 5 6
35A 37 6970 Brazo transversal 35,10 41,59 43,95 69,32
Distancia entre los tornillos de presión mm 34 – 100 40 – 125 40 – 125 54 – 200
Tamaño del tornillo de presión mm M8 × 45 M8 × 65 M8 × 65 M12 × 80
Longitud total mm 120 150 150 240 Fijación Fijación
Adecuado para n.° 376500 − 376520; n.° 376570 3 4 – 5 / 6 por abajo por arriba
Adecuado para n.° 376610 – 376650 3 4 5 –

Accesorios para aparato de medición teslámetro GARANT

Idóneo para: N.º 380865 tam. 1

para tipo 1
31O 38 0866 Sensor de medición para teslámetro 351,05
