52 MXD

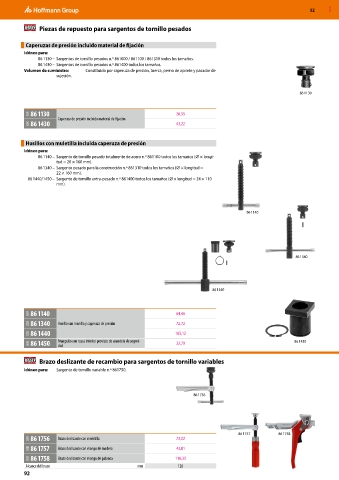

Piezas de repuesto para sargentos de tornillo pesados

Caperuzas de presión incluido material de fijación
Idóneo para:
86 1130 – Sargentos de tornillo pesados n.º 861000 / 861100 / 861310 todos los tamaños.
86 1430 – Sargentos de tornillo pesados n.º 861400 todos los tamaños.
Volumen de suministro: Constituido por caperuza de presión, tuerca, perno de apriete y pasador de
sujeción.

86 1130

83K 86 1130 26,55
Caperuza de presión incluido material de fijación
83K 86 1430 43,22

Husillos con muletilla incluida caperuza de presión
Idóneo para:
86 1140 – Sargento de tornillo pesado totalmente de acero n.º 861100 todos los tamaños (⌀ × longi-
tud = 20 × 160 mm).
86 1340 – Sargento pesado para la construcción n.º 861310 todos los tamaños (⌀ × longitud =
22 × 160 mm).
86 1440/1450 – Sargento de tornillo extra-pesado n.º 861400 todos los tamaños (⌀ x longitud = 24 × 110
mm).

86 1140

86 1340

86 1440

83K 86 1140 64,46
83K 86 1340 Husillo con manilla y caperuza de presión 72,72
83K 86 1440 185,12

83K 86 1450 Manguito con rosca interior provisto de arandela de seguri- 22,79 86 1450
dad
Brazo deslizante de recambio para sargentos de tornillo variables
Idóneo para: Sargento de tornillo variable n.º 861750.

86 1756

86 1757 86 1758
83K 86 1756 Brazo deslizante con muletilla 73,02
83K 86 1757 Brazo deslizante con mango de madera 43,81
83K 86 1758 Brazo deslizante con mango de palanca 110,33
Alcance del brazo mm 120
92
