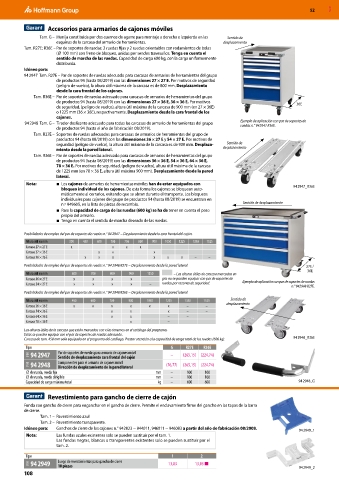

52 MXD

Accesorios para armarios de cajones móviles
Tam. G – Manija constituida por dos cuernos de agarre para montaje a derecha e izquierda en las Sentido de
esquinas de la carcasa del armario de herramientas. desplazamiento
Tam. R27E; R36E – Par de soportes de ruedas: 2 ruedas fijas y 2 ruedas orientables con rodamientos de bolas
(⌀ 100 mm) con freno de bloqueo, unidas por sendos travesaños. Tenga en cuenta el
sentido de marcha de las ruedas. Capacidad de carga 600 kg, con la carga uniformemente
distribuida.
Idóneo para:
94 2947 Tam. R27E – Par de soportes de ruedas adecuado para carcasas de armarios de herramientas del grupo
de productos 94 (hasta 08/2019) con las dimensiones 27 × 27 E. Por motivos de seguridad
(peligro de vuelco), la altura útil máxima de la carcasa es de 800 mm. Desplazamiento
desde la cara frontal de los cajones.
Tam. R36E – Par de soportes de ruedas adecuado para carcasas de armarios de herramientas del grupo
de productos 94 (hasta 08/2019) con las dimensiones 27 × 36 E, 36 × 36 E. Por motivos 36E
de seguridad, (peligro de vuelco), altura útil máxima de la carcasa de 900 mm (en 27 × 36E)
o 1225 mm (36 × 36E), respectivamente. Desplazamiento desde la cara frontal de los
cajones.
94 2948 Tam. G – Tirador deslizante adecuado para todas las carcasas de armario de herramientas del grupo Ejemplo de aplicación con par de soportes de
ruedas n.° 942947 R36E.
de productos 94 (hasta el año de fabricación 08/2019).
Tam. R27E – Soportes de ruedas adecuados para carcasas de armarios de herramientas del grupo de
productos 94 (hasta 08/2019) con las dimensiones 36 × 27 E y 54 × 27 E. Por motivos de
seguridad (peligro de vuelco), la altura útil máxima de la carcasa es de 900 mm. Desplaza- Sentido de
miento desde la pared lateral. desplazamiento
Tam. R36E – Par de soportes de ruedas adecuado para carcasas de armarios de herramientas del grupo
de productos 94 (hasta 08/2019) con las dimensiones 36 × 36 E, 54 × 36 E, 64 × 36 E,
78 × 36 E. Por motivos de seguridad, (peligro de vuelco), altura útil máxima de la carcasa
de 1225 mm (en 78 × 36 E, altura útil máxima 900 mm). Desplazamiento desde la pared
lateral.
Nota: ■ Los cajones de armarios de herramientas móviles han de estar equipados con 94 2947_R36E
bloqueo individual de los cajones. De esta forma los cajones se bloquean auto-
máticamente al cerrarlos, evitando que se abran durante el transporte. Los bloqueos
individuales para cajones del grupo de productos 94 (hasta 08/2019) se encuentran en
n.º 949605, en la lista de piezas de recambio. Sentido de desplazamiento
■ Para la capacidad de carga de las ruedas (600 kg) se ha de tener en cuenta el peso
propio del armario.
■ Tenga en cuenta el sentido de marcha deseado de las ruedas.

Posibilidades de empleo del par de soportes de ruedas n.° 94 2947 − Desplazamiento desde la cara frontal del cajón.
Altura útil en mm 300 450 600 700 750 800 900 1050 1225 1350 1525
Carcasa 27 × 27 E x x x x
Carcasa 27 × 36 E x x x
Carcasa 36 × 36 E x x x x x x – –
Posibilidades de empleo del par de soportes de ruedas n.° 94 2948 R27E − Desplazamiento desde la pared lateral. 27E /
36E
Altura útil en mm 600 700 800 900 1350 – Las alturas útiles de carcasa marcadas en
Carcasa 36 × 27 E x x x x gris no se pueden equipar con par de soportes de
Carcasa 54 × 27 E x x x x – ruedas por razones de seguridad. Ejemplo de aplicación con par de soportes de ruedas
n.° 942948 R27E.
Posibilidades de empleo del par de soportes de ruedas n.° 94 2948 R36E − Desplazamiento desde la pared lateral.
Altura útil en mm 450 600 700 900 1050 1225 1350 1525 Sentido de
Carcasa 36 × 36 E x x x x x x – – desplazamiento
Carcasa 54 × 36 E x x x – –
Carcasa 64 × 36 E x x – –
Carcasa 78 × 36 E x –
Las alturas útiles de la carcasa que están marcadas con x las tenemos en el catálogo del programa.
Estas se pueden equipar con el par de soportes de ruedas adecuado.
Carcasa de tam. 450 mm solo equipada en el programa del catálogo. Prestar atención a la capacidad de carga total de las ruedas (600 kg). 94 2948_R36E
Tipo G R27E R36E
91H 94 2947 Par de soportes de ruedas para armario de cajones móvil – (265,15) (224,74)
Sentido de desplazamiento cara frontal del cajón
91H 94 2948 Componentes para el armario de cajones móvil (76,77) (265,15) (224,74)
Dirección de desplazamiento de la pared lateral
⌀ de rueda, rueda fija mm – 100 100
⌀ de rueda, rueda dirigible mm – 100 100
Capacidad de carga máxima total kg – 600 600 94 2948_G
Revestimiento para gancho de cierre de cajón
Funda con gancho de cierre para enganchar en el gancho de cierre. Permite el enclavamiento firme del gancho en las tapas de la barra
de cierre.
Tam. 1 – Revestimiento azul
Tam. 2 – Revestimiento transparente.
Idóneo para: Ganchos de cierre de los cajones n.° 942823 − 944011, 946011 − 946083 a partir del año de fabricación 08/2008. 94 2949_1
Nota: Las fundas azules existentes solo se pueden sustituir por el tam. 1.
Las fundas negras, blancas o transparentes existentes solo se pueden sustituir por el
tam. 2.
Tipo 1 2
91H 94 2949 Juego de revestimientos para gancho de cierre 13,83 13,83 ■ 94 2949_2
10 piezas
108
