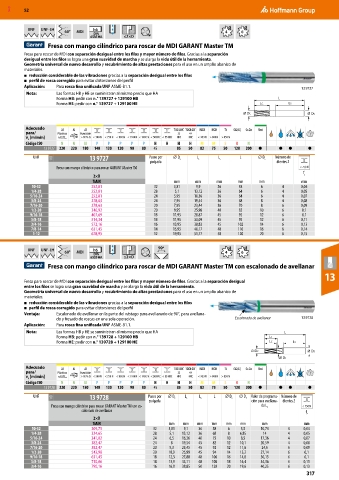

Page 317 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

UNF UNF-LH 60° MDI h6 4 6
DIN
6535 HA ≤2×D
Fresa con mango cilíndrico para roscar de MDI GARANT Master TM
Fresa para roscar de MDI con separación desigual entre los filos y mayor número de filos. Gracias a la separación
desigual entre los filos se logra una gran suavidad de marcha y se alarga la vida útil de la herramienta.
Geometría universal de nuevo desarrollo y recubrimiento de altas prestaciones para el uso en un amplio abanico de
materiales.
■ reducción considerable de las vibraciones gracias a la separación desigual entre los filos
■ perfil de rosca corregido para evitar distorsiones del perfil
Aplicación: Para rosca fina unificada UNF ASME-B1.1. 13 9727
Nota: Las formas HB y HE se suministran al mismo precio que HA
Forma HB: pedir con n.° 139727 + 129100 HB L
Forma HE: pedir con n.° 139727 + 129100 HE LC LS

DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9727 220 220 180 140 130 120 90 80 45 85 50 82 75 50 120 200 ● ● ● ●
UNF 11D 13 9727 Pasos por ⌀ D C L c L s L ⌀ D s Número de
pulgada dientes Z
Fresa con mango cilíndrico para roscar GARANT Master TM < 750 N
f
2×D z
TiAlN mm mm mm mm mm mm
10-32 252,81 32 3,81 9,9 36 58 6 4 0,04
1/4-28 252,81 28 5,1 13,12 36 64 6 4 0,05
5/16-24 252,81 24 5,95 16,36 36 64 6 4 0,07
3/8-24 278,63 24 7,95 19,54 36 68 8 4 0,08
7/16-20 278,63 20 7,95 23,44 36 70 8 6 0,09
1/2-20 346,92 20 9,95 25,98 40 82 10 6 0,1
9/16-18 407,69 18 11,95 28,87 45 92 12 6 0,1
5/8-18 514,34 18 11,95 33,09 45 92 12 6 0,11
3/4-16 572,16 16 13,95 38,83 45 102 14 6 0,13
7/8-14 631,45 14 15,95 46,17 48 110 16 6 0,14
1-12 678,95 12 19,95 51,77 50 120 20 6 0,15

90º
UNF UNF-LH 60° MDI h6 4 6
DIN
6535 HA ≤2×D
Fresa con mango cilíndrico para roscar de MDI GARANT Master TM con escalonado de avellanar
13
Fresa para roscar de MDI con separación desigual entre los filos y mayor número de filos. Gracias a la separación desigual
entre los filos se logra una gran suavidad de marcha y se alarga la vida útil de la herramienta.
Geometría universal de nuevo desarrollo y recubrimiento de altas prestaciones para el uso en un amplio abanico de
materiales.
■ reducción considerable de las vibraciones gracias a la separación desigual entre los filos
■ perfil de rosca corregido para evitar distorsiones del perfil
Ventaja: Escalonado de avellanar en la parte del vástago para avellanado de 90°, para avellana-
do y fresado de roscas en una sola operación. Escalonado de avellanar 13 9728
Aplicación: Para rosca fina unificada UNF ASME-B1.1.
Nota: Las formas HB y HE se suministran al mismo precio que HA L
Forma HB: pedir con n.° 139728 + 129100 HB L1
Forma HE: pedir con n.° 139728 + 129100 HE LC LS

DC DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H M M S K N
13 9728 220 220 180 140 130 120 90 80 45 85 50 82 75 50 120 200 ● ● ● ●
UNF 11D 13 9728 Pasos por ⌀ D C L c L s L ⌀ D s ⌀ D 1 Valor de programa- Número de
pulgada ción para avellana- dientes Z
Fresa con mango cilíndrico para roscar GARANT Master TM con es- do L 1 < 750 N
calonado de avellanar f z
2×D
TiAlN mm mm mm mm mm mm mm mm
10-32 309,75 32 3,81 9,1 36 58 6 5,5 10,74 4 0,04
1/4-28 324,65 28 5,1 13,12 36 68 8 6,85 14 4 0,05
5/16-24 341,02 24 6,5 16,36 40 75 10 8,5 17,36 4 0,07
3/8-24 382,47 24 8 19,54 45 82 12 10,1 20,59 4 0,08
7/16-20 382,47 20 9,3 23,45 45 92 12 11,6 24,6 6 0,09
1/2-20 543,98 20 10,9 25,99 45 94 14 13,2 27,14 6 0,1
9/16-18 631,45 18 12,3 27,88 48 106 16 14,8 30,13 6 0,1
5/8-18 710,06 18 13,9 33,11 48 108 18 16,4 34,36 6 0,11
3/4-16 790,16 16 16,8 38,85 50 120 20 19,6 40,25 6 0,13
317
