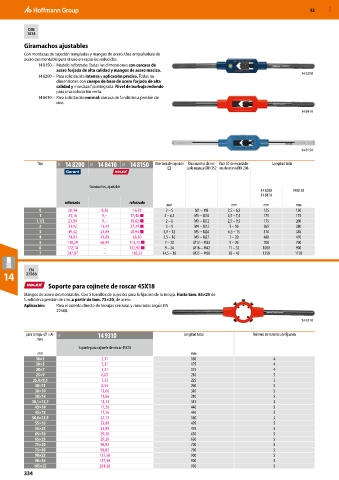

Page 334 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

DIN
1814

Giramachos ajustables
Con mordazas de sujeción templadas y mangos de acero. Una empuñadura de
acero desmontable para el uso en espacios reducidos.
14 8150 – Modelo reforzado. Todas las dimensiones con carcasa de
acero forjada de alta calidad y mangos de acero macizo.
14 8200 – Para solicitación intensa y aplicación precisa. Todas las 14 8200
dimensiones con cuerpo de base de acero forjado de alta
calidad y mordaza fija integrada. Nivel de burbuja redondo
para una colocación recta.
14 8410 – Para solicitación normal: carcasa de fundición a presión de
cinc.
14 8410

14 8150

Tipo 11K 14 8200 12L 14 8410 12L 14 8150 Abertura de sujeción Para machos de ros- Para ⌀ de escariado- Longitud total
□ cado manual DIN 352 res de mano DIN 206

Giramachos, ajustable
14 8200 14 8150
14 8410
reforzado reforzado
mm mm mm mm
0 20,94 8,26 16,38 2 – 5 M1 − M8 2,5 – 6,5 125 130
1 23,16 9,– 17,40 ■ 2 – 6,3 M1 − M10 2,5 – 7,5 175 175
1.1/2 23,89 9,– 19,62 ■ 2 – 8 M1 − M12 2,5 – 9,5 175 200
2 31,42 13,43 27,29 ■ 3 – 9 M4 − M12 5 – 10 265 280
3 49,42 23,89 38,94 ■ 4,9 – 12 M5 − M20 6,5 – 15 370 385
4 74,93 41,89 68,30 5,5 – 16 M9 − M27 7 – 20 480 470
5 118,29 65,94 113,73 ■ 7 – 20 M12 − M33 9 – 26 700 700
6 172,14 – 132,90 ■ 9 – 24 M16 − M42 11 – 32 1000 900
7 247,07 – 183,35 14,5 – 36 M25 − M58 20 – 45 1258 1120

EN
14 22568
Soporte para cojinete de roscar 45X18
Mangos de acero desmontables. Con 5 tornillos de sujeción para la fijación de la terraja. Hasta tam. 65×25 de
fundición a presión de cinc,a partir de tam. 75×20, de acero.
Aplicación: Para el asiento directo de terrajas cerradas y ranuradas según EN
22568.
14 9310

para terraja-⌀ ×Al- 12L 14 9310 Longitud total Número de tornillos de fijación
tura
Soporte para cojinete de roscar 45X18
mm mm
16×5 5,31 160 4
20×5 5,31 175 4
20×7 5,31 175 4
25×9 6,05 210 5
25,4×9,5 7,53 225 3
30×11 8,55 260 5
38×10 11,66 310 5
38×14 11,66 310 5
38,1×12,7 13,43 315 3
45×14 17,26 440 5
45×18 17,26 440 5
50,8×15,9 27,73 560 3
55×16 23,89 495 5
55×22 23,89 495 5
65×18 29,20 630 5
65×25 29,20 630 5
75×20 98,82 700 5
75×30 98,82 700 5
90×22 127,30 900 5
90×36 127,30 900 5
105×22 254,58 930 5
