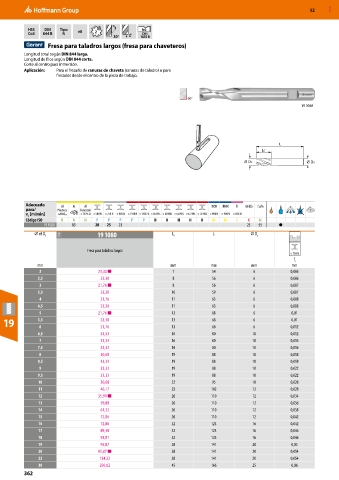

Page 362 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

HSS DIN Tipo h6
Co8 844 B N e8 2 DIN
30° 1835 B
Fresa para taladros largos (fresa para chaveteros)
Longitud total según DIN 844 larga.
Longitud de filos según DIN 844 corta.
Corte al centro para inmersión.
Aplicación: Para el fresado de ranuras de chaveta (ranuras de taladro) o para
fresados desde el centro de la pieza de trabajo.

90°
19 1080

L
LC
DC DS

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
19 1080 83 28 25 23 23 55 ●
⌀ e8 D C 11W 19 1080 L c L ⌀ D s

Fresa para taladros largos
< 750 N
f z
mm mm mm mm mm
2 23,30 ■ 7 54 6 0,006
2,5 23,30 8 56 6 0,006
3 21,76 ■ 8 56 6 0,007
3,5 23,30 10 59 6 0,007
4 21,76 11 63 6 0,008
4,5 23,30 11 63 6 0,008
5 21,76 ■ 13 68 6 0,01
19 5,5 23,30 13 68 6 6 0,012
0,01
21,76
6
13
68
6,5 33,33 16 80 10 0,012
7 33,33 16 80 10 0,016
7,5 33,33 16 80 10 0,016
8 30,68 19 88 10 0,018
8,5 33,33 19 88 10 0,018
9 33,33 19 88 10 0,022
9,5 33,33 19 88 10 0,022
10 30,68 22 95 10 0,028
11 46,17 22 102 12 0,028
12 35,99 ■ 26 110 12 0,034
13 59,88 26 110 12 0,036
14 61,22 26 110 12 0,038
15 72,86 26 110 12 0,042
16 72,86 32 123 16 0,042
17 89,38 32 123 16 0,046
18 93,81 32 123 16 0,046
19 95,87 38 141 20 0,05
20 95,87 ■ 38 141 20 0,054
22 134,22 38 141 20 0,054
30 250,02 45 166 25 0,06
362
