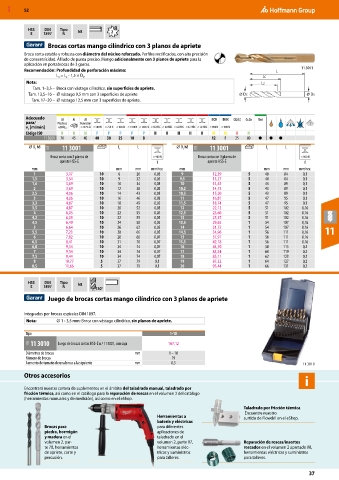

MXD 52

HSS DIN Tipo
E 1897 N h8 2

Brocas cortas mango cilíndrico con 3 planos de apriete
Broca corta estable y robusta con diámetro del núcleo reforzado. Perfiles rectificados, con alta precisión
de concentricidad. Afilado de punta preciso. Mango adicionalmente con 3 planos de apriete para la
aplicación en portabrocas de 3 garras.
Recomendación: Profundidad de perforación máxima: L 11 3001
L = L - 1,5 × D . C LC
C
2
Nota: L2
Tam. 1–3,5 – Broca con vástago cilíndrico, sin superficies de apriete.
Tam. 13,5–16 – ⌀ vástago 9,5 mm con 3 superficies de apriete. DC DS
Tam. 17–20 – ⌀ vástago 12,5 mm con 3 superficies de apriete.

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
11 3001 70 45 40 40 30 25 10 8 12 8 25 80 ● ● ●
⌀ D h8 11B 11 3001 L c L ⌀ D h8 11B 11 3001 L c L
C
C
Broca corta con 3 planos de < 900 N Broca corta con 3 planos de < 900 N
apriete HSS-E f apriete HSS-E f
mm mm mm mm/rev. mm mm mm mm/rev.
1 3,17 10 6 26 0,03 9 12,39 5 40 84 0,1
1,5 3,54 10 9 32 0,03 9,5 13,27 5 40 84 0,1
1,6 3,69 10 10 34 0,03 10 14,45 5 43 89 0,1
2 3,69 10 12 38 0,03 10,2 14,75 5 43 89 0,1
2,5 4,06 10 14 43 0,03 10,5 15,20 5 43 89 0,1
3 4,06 10 16 46 0,03 11 16,81 5 47 95 0,1
3,3 4,87 10 18 49 0,03 11,5 18,74 5 47 95 0,1
3,5 4,87 10 20 52 0,03 12 22,12 5 51 102 0,16
4 6,05 10 22 55 0,05 12,5 23,60 5 51 102 0,16
4,2 6,05 10 22 55 0,05 13 25,37 5 51 102 0,16
4,5 6,49 10 24 58 0,05 13,5 29,65 1 54 107 0,16
5 6,64 10 26 62 0,05 14 31,72 1 54 107 0,16
5,5 7,23 10 28 66 0,05 14,5 34,96 1 56 111 0,16 11
6 7,82 10 28 66 0,07 15 37,91 1 56 111 0,16
6,5 8,41 10 31 70 0,07 15,5 42,18 1 56 111 0,16
6,8 9,14 10 34 74 0,07 16 44,70 1 58 115 0,2
7 9,14 10 34 74 0,07 17 83,34 1 60 119 0,2
7,5 9,44 10 34 74 0,07 18 85,11 1 62 123 0,2
8 10,77 5 37 79 0,1 19 87,32 1 64 127 0,2
8,5 11,66 5 37 79 0,1 20 95,44 1 66 131 0,2

HSS DIN Tipo h8
E 1897 N
130°
Juego de brocas cortas mango cilíndrico con 3 planos de apriete

Integrados por brocas espirales DIN 1897.
Nota: ⌀ 1 - 3,5 mm: Broca con vástago cilíndrico, sin planos de apriete.

Tipo 1-10
11B 11 3010 Juego de brocas cortas HSS-E n.º 113001, con caja 167,12
Diámetros de brocas mm 1 – 10
Número de brocas 19
Aumento de tamaño de una broca a la siguiente mm 0,5 11 3010

Otros accesorios
Encontrará nuestra cartera de suplementos en el ámbito del taladrado manual, taladrado por
fricción térmica, así como en el catálogo para la reparación de roscas en el volumen 2 del catálogo
(herramientas manuales y de medición), así como en el eShop.
Taladrado por fricción térmica
Encuentre nuestro
Herramientas a surtido de Flowdril en el eShop.
batería y eléctricas
Brocas para para diferentes
piedra, hormigón aplicaciones de
y madera en el taladrado en el
volumen 2, par- volumen 2, parte 07, Reparación de roscas/insertos
te 78, herramientas herramientas eléc- roscados en el volumen 2 apartado 08,
de apriete, corte y tricas y suministros herramientas eléctricas y suministros
percusión. para talleres. para talleres.
