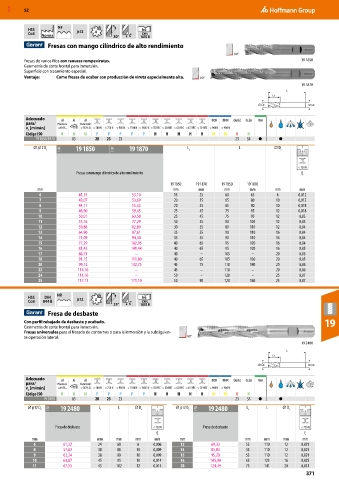

P. 371
MXD 52
NF
HSS h6
Co8 js12 4 DIN
Norma 30° 1835 B
Fresas con mango cilíndrico de alto rendimiento
90°
Fresas de varios filos con ranuras rompevirutas. 19 1850
Geometría de corte frontal para inmersión.
Superficie con tratamiento especial.
Ventaja: Como fresas de acabar con producción de viruta especialmente alta. 90°
19 1870
L
LC
DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
19 1850/ 1870 83 28 23 23 23 55 ● ●
⌀ js12 D C 11W 19 1850 11W 19 1870 L c L ⌀ D s
< 750 N
Fresas con mango cilíndrico de alto rendimiento f z
19 1850 19 1870 19 1850 19 1870
mm mm mm mm mm mm mm
6 41,75 53,10 15 25 60 65 6 0,012
7 43,07 53,69 20 35 65 80 10 0,012
8 44,11 55,32 20 35 65 80 10 0,018
9 46,90 59,45 25 45 75 95 12 0,018
10 50,01 63,58 25 45 75 95 12 0,03
11 55,16 77,29 30 55 80 105 12 0,03
12 59,88 82,89 30 55 80 110 12 0,04
13 64,90 87,61 35 55 90 110 16 0,04
14 71,09 94,40 35 55 90 110 16 0,04
15 77,29 102,95 40 65 95 120 16 0,04
16 81,42 109,44 40 65 95 120 16 0,05
17 86,73 – 40 – 105 – 20 0,05
18 91,15 111,80 40 65 105 130 20 0,05
20 99,12 132,75 45 75 110 140 20 0,06
22 114,16 – 45 – 110 – 20 0,06
24 114,16 – 50 – 120 – 25 0,07
25 117,11 171,10 50 90 120 160 25 0,07
NR
HSS DIN js12 h6
Co8 844 B 3 DIN
25° 1835 B
Fresa de desbaste
Con perfil rebajado de desbaste y acabado. 19
Geometría de corte frontal para inmersión.
Fresas universales para el fresado de contornos o para la inmersión y la subsiguien-
te operación lateral. 90°
19 2480
L
LC
DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
19 2480 83 28 23 23 23 55 ● ●
⌀ js12 D C 11W 19 2480 L c L ⌀ D s ⌀ js12 D C 11W 19 2480 L c L ⌀ D s
Fresa de desbaste < 750 N Fresa de desbaste < 750 N
f z f z
mm mm mm mm mm mm mm mm mm mm
6 61,22 24 68 6 0,006 12 69,32 53 110 12 0,021
8 57,82 38 88 10 0,009 14 85,84 53 110 12 0,021
9 62,24 38 88 10 0,009 15 95,28 53 110 12 0,021
10 63,87 45 95 10 0,014 16 105,90 63 123 16 0,025
11 67,55 45 102 12 0,014 20 124,49 75 141 20 0,031
