52 MXD

D 4
HSS h6
Co5 d11 DIN
15° 1835 B

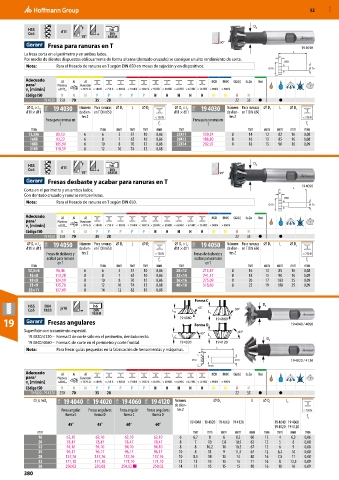

Fresa para ranuras en T 90° 19 4030
La fresa corta en el perímetro y en ambos lados. L
Por medio de dientes dispuestos oblicuamente de forma alterna (dentado cruzado) se consigue un alto rendimiento de corte. LC
D1
Nota: Para el fresado de ranuras en T según DIN 650 en mesas de sujeción y en dispositivos.
DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
19 4030 250 70 35 28 22 35 ● ●
⌀ D × L C 11W 19 4030 Número Para ranuras ⌀ D 1 L ⌀ D s ⌀ D × L C 11W 19 4030 Número Para ranuras ⌀ D 1 L ⌀ D s
C
C
d11 × d11 de dien- en T DIN 650 d11 × d11 de dien- en T DIN 650
tes Z < 750 N tes Z < 750 N
Fresa para ranuras en Fresa para ranuras en
T f z T f z
mm mm mm mm mm mm mm mm mm mm mm mm
12,5X6 80,53 6 6 5 57 10 0,06 25X11 139,24 8 14 12 82 16 0,08
16X8 93,22 6 8 7 62 10 0,06 28X12 188,80 8 16 13 85 16 0,08
18X8 105,90 6 10 8 70 12 0,06 32X14 202,07 8 18 15 90 16 0,09
21X9 118,59 8 12 10 74 12 0,08
HSS d11 h6 D 4
Co5 DIN
15° 1835 B 90°
Fresas desbaste y acabar para ranuras en T 19 4050
Corta en el perímetro y en ambos lados. L
Con dentado cruzado y ranuras rompevirutas. LC
D1
Nota: Para el fresado de ranuras en T según DIN 650.
DC DS
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
19 4050 250 70 35 28 22 35 ● ●
⌀ D × L C 11W 19 4050 Número Para ranuras ⌀ D 1 L ⌀ D s ⌀ D × L C 11W 19 4050 Número Para ranuras ⌀ D 1 L ⌀ D s
C
C
d11 × d11 de dien- en T DIN 650 d11 × d11 de dien- en T DIN 650
Fresas de desbaste y tes Z < 750 N Fresas de desbaste y tes Z < 750 N
acabar para ranuras f z acabar para ranuras f z
en T en T
mm mm mm mm mm mm mm mm mm mm mm mm
12,5×6 96,46 6 6 5 57 10 0,06 28×12 213,87 8 16 13 85 16 0,08
16×8 113,28 8 8 7 62 10 0,06 32×14 241,17 8 18 15 90 16 0,09
18×8 124,19 8 10 8 70 12 0,06 36×16 275,09 8 20 17 103 25 0,09
21×9 135,70 8 12 10 74 12 0,08 40×18 318,60 8 22 19 108 25 0,09
25×11 157,09 8 14 12 82 16 0,08
Forma C
HSS DIN h6 45° D 4
Co5 1833 js16 DIN L c
1835 B
19 Fresas angulares 19 4040 Forma D 19 4060 19 4040 / 4060
Superficie con tratamiento especial. 45°
19 4020/4120 – Forma D de corte sólo en el perímetro, dentado recto. Lc
D 4
19 4040/4060 – Forma C de corte en el perímetro y corte frontal. 19 4020 19 4120
Nota: Para fresar guías pequeñas en la fabricación de herramientas y máquinas. L
Lc
DC DS 19 4020 / 4120
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M K N
19 4020– 19 4120 250 70 35 28 22 35 ● ●
⌀ js 16D C 11W 19 4040 11W 19 4020 11W 19 4060 11W 19 4120 Número ⌀ D 1 L ⌀ D s L c
de dien-
Fresa angular Fresas angulares Fresa angular Fresas angulares tes Z < 750 N
forma C forma D forma C forma D f z
19 4040 19 4020 19 4060 19 4120 19 4040 19 4060
45° 45° 60° 60°
19 4020 19 4120
mm mm mm mm mm mm mm mm mm mm
16 62,10 62,10 62,10 62,10 6 6,7 8 6 8,2 60 12 4 6,3 0,06
20 78,47 78,47 78,47 78,47 8 7 10 7,8 10,5 63 12 5 8 0,08
22 94,10 94,10 94,10 94,10 8 8 10,2 10 10,2 67 12 6 9 0,08
25 96,17 96,17 96,17 96,17 10 8 11 9 11,5 67 12 6,3 10 0,08
28 137,76 137,76 137,76 137,76 10 8,5 14 13 14 80 16 7,5 11 0,08
32 171,10 171,10 171,10 171,10 12 13 15 15 15 71 16 8 12,5 0,09
38 250,02 250,02 250,02 ■ 250,02 14 15 15 15 15 80 16 10 16 0,09
380
