52 MXD

MDI Tipo e8 h6 HPC 4 5 6
DIN
H
a 0,2×D a 0,05 D
Norma 30° e e 6535 HA

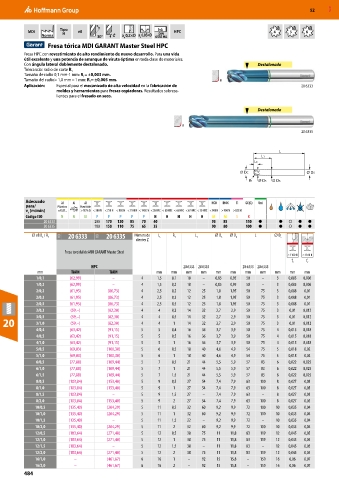

Fresa tórica MDI GARANT Master Steel HPC
Fresa HPC con revestimiento de alto rendimiento de nuevo desarrollo. Para una vida
útil excelente y una potencia de arranque de viruta óptima en toda clase de materiales.
Con ángulo lateral doblemente destalonado. Destalonado
Tolerancia: radio de corte R 1
Tamaño de radio 0,1 mm-1 mm: R = ±0,003 mm.
1
Tamaño del radio> 1,0 mm – 1 mm: R = ±0,005 mm. R
1
Aplicación: Especial para el mecanizado de alta velocidad en la fabricación de 20 6333
moldes y herramientas para fresas copiadoras. Resultados sobresa-
lientes para el fresado en seco.
Destalonado

R
20 6335

L
L1
LC

DC DS
R1 D5 D6

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K
20 6333 200 170 120 85 70 40 95 85 110 ● ● ○ ● ●
20 6335 180 150 110 75 65 35 90 80 100 ● ● ○ ● ●
⌀ e8 D / R 1 11X 20 6333 11X 20 6335 Número de L c R 1 L 1 ⌀ D 5 ⌀ D 6 L ⌀ D s
C
dientes Z
Fresa toroidal de MDI GARANT Master Steel
< 1100 N < 1100 N
f z f z
HPC 20 6333 20 6335 20 6333 20 6335
mm TiAlN TiAlN mm mm mm mm mm mm mm mm mm mm mm
1/0,1 (62,99) – 4 1,5 0,1 10 – 0,85 0,95 50 – 3 0,005 0,006
1/0,2 (62,99) – 4 1,5 0,2 10 – 0,85 0,95 50 – 3 0,005 0,006
2/0,2 (61,95) (86,73) 4 2,5 0,2 12 25 1,8 1,95 50 75 3 0,008 0,01
2/0,3 (61,95) (86,73) 4 2,5 0,3 12 25 1,8 1,95 50 75 3 0,008 0,01
2/0,5 (61,95) (86,73) 4 2,5 0,5 12 25 1,8 1,95 50 75 3 0,008 0,01
3/0,3 (59,–) (82,30) 4 4 0,3 14 32 2,7 2,9 50 75 3 0,01 0,012
3/0,5 (59,–) (82,30) 4 4 0,5 14 32 2,7 2,9 50 75 3 0,01 0,012
20 3/1,0 (59,–) (82,30) 4 4 1 14 32 2,7 2,9 50 75 3 0,01 0,012
4/0,4 (63,42) (91,15) 5 5 0,4 16 36 3,7 3,9 50 75 4 0,015 0,018
4/0,5 (63,42) (91,15) 5 5 0,5 16 36 3,7 3,9 50 75 4 0,015 0,018
4/1,0 (63,42) (91,15) 5 5 1 16 36 3,7 3,9 50 75 4 0,015 0,018
5/0,5 (69,03) (100,30) 5 6 0,5 18 40 4,6 4,9 54 75 5 0,018 0,02
5/1,0 (69,03) (100,30) 5 6 1 18 40 4,6 4,9 54 75 5 0,018 0,02
6/0,5 (77,88) (109,44) 5 7 0,5 21 44 5,5 5,9 57 83 6 0,022 0,025
6/1,0 (77,88) (109,44) 5 7 1 21 44 5,5 5,9 57 83 6 0,022 0,025
6/1,5 (77,88) (109,44) 5 7 1,5 21 44 5,5 5,9 57 83 6 0,022 0,025
8/0,5 (103,84) (153,40) 5 9 0,5 27 54 7,4 7,9 63 100 8 0,027 0,03
8/1,0 (103,84) (153,40) 5 9 1 27 54 7,4 7,9 63 100 8 0,027 0,03
8/1,5 (103,84) – 5 9 1,5 27 – 7,4 7,9 63 – 8 0,027 0,03
8/2,0 (103,84) (153,40) 5 9 2 27 54 7,4 7,9 63 100 8 0,027 0,03
10/0,5 (135,40) (204,29) 5 11 0,5 32 60 9,2 9,9 72 100 10 0,035 0,04
10/1,0 (135,40) (204,29) 5 11 1 32 60 9,2 9,9 72 100 10 0,035 0,04
10/1,5 (135,40) – 5 11 1,5 32 – 9,2 9,9 72 – 10 0,035 0,04
10/2,0 (135,40) (204,29) 5 11 2 32 60 9,2 9,9 72 100 10 0,035 0,04
12/0,5 (183,64) (271,40) 5 12 0,5 38 75 11 11,8 83 119 12 0,045 0,05
12/1,0 (183,64) (271,40) 5 12 1 38 75 11 11,8 83 119 12 0,045 0,05
12/1,5 (183,64) – 5 12 1,5 38 – 11 11,8 83 – 12 0,045 0,05
12/2,0 (183,64) (271,40) 5 12 2 38 75 11 11,8 83 119 12 0,045 0,05
16/1,0 – (461,67) 6 16 1 – 92 15 15,8 – 150 16 0,06 0,07
16/2,0 – (461,67) 6 16 2 – 92 15 15,8 – 150 16 0,06 0,07
484
