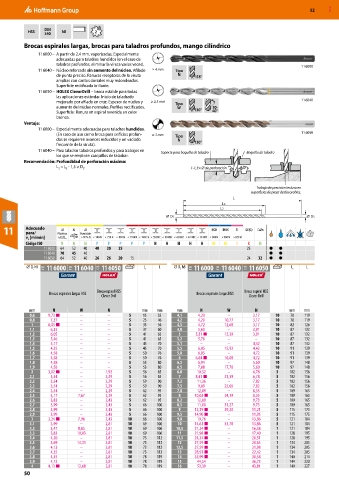

Page 50 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

52 MXD

HSS DIN h8 2
340

Brocas espirales largas, brocas para taladros profundos, mango cilíndrico
11 6000 – A partir de 2,4 mm, vaporizadas. Especialmente
adecuadas para taladros hundidos (en el caso de
taladros profundos, eliminar la viruta varias veces). 11 6000
11 6040 – Núcleo reforzado sin aumento del núcleo. Afilado ≥ 4 mm Tipo
de punta preciso. Ranuras receptoras de la viruta N 118°
amplias con cantos dorsales muy redondeados.
Superficie rectificada brillante.
11 6050 – HOLEX CleverDrill − broca estable para todas
las aplicaciones estándar. Inicio de taladrado
mejorado por afilado en cruz. Espesor de núcleo y ≥ 2,5 mm Tipo 11 6040
aumento del núcleo normales. Perfiles rectificados. W 30-
Superficie: Ranura en espiral revenida en color 130° 40°
bronce.
Ventaja:
11 6000 – Especialmente adecuadas para taladros hundidos.
(En caso de uso como broca para orificios profun- ≥ 3 mm Tipo 11 6050
dos se requieren avances reducidos y un vaciado N
frecuente de la viruta). 130°
11 6040 – Para taladrar taladros profundos y para trabajos en Soporte para boquilla de taladro Boquilla de taladro
los que se emplean casquillos de taladrar.
Recomendación: Profundidad de perforación máxima:
L = L - 1,5 × D . C 1-1,5× ⌀ de perforación
2
C

Trabajo de precisión incluso en
superficies de pieza desfavorables.
L
LC
L2
DC DS
11 Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S K N
11 6000 64 52 40 40 30 25 25 ● ●
11 6040 70 45 40 ● ●
11 6050 64 52 40 26 26 20 15 24 32 ● ●
⌀ D h8 11B 11 6000 11B 11 6040 12B 11 6050 L c L ⌀ D h8 11B 11 6000 11B 11 6040 12B 11 6050 L c L
C
C

Broca espiral HSS Broca espiral HSS
Brocas espirales largas HSS Brocas espirales largas HSS
Clever Drill Clever Drill

mm N W N mm mm mm N W N mm mm
0,6 9,73 ■ – – 5 15 35 4,1 4,20 – 3,17 10 78 119
0,8 7,37 – – 5 25 46 4,2 4,20 10,77 3,17 10 78 119
1 6,05 ■ – – 5 33 56 4,5 4,72 12,68 3,17 10 82 126
1,1 6,35 – – 5 37 60 4,8 5,60 – 3,91 10 87 132
1,2 6,05 – – 5 41 65 5 5,31 ■ 12,39 3,91 10 87 132
1,3 5,46 – – 5 41 65 5,2 5,76 – – 10 87 132
1,4 5,17 – – 5 45 70 5,1 – – 4,42 10 87 132
1,5 4,35 – – 5 45 70 5,5 6,05 15,93 4,42 10 91 139
1,6 4,58 – – 5 50 76 5,8 6,05 – 4,72 10 91 139
1,7 4,58 – – 5 50 76 6 6,64 ■ 16,08 4,72 10 91 139
1,8 4,58 – – 5 53 80 6,2 6,94 – 5,60 10 97 148
1,9 4,58 – – 5 53 80 6,5 7,08 17,70 5,60 10 97 148
2 3,02 ■ – 1,92 5 56 85 6,8 10,32 – 6,78 5 102 156
2,1 3,54 – 2,29 5 56 85 7 8,41 ■ 21,39 6,78 5 102 156
2,2 3,54 – 2,29 5 59 90 7,2 11,36 – 7,82 5 102 156
2,3 3,54 – 2,29 5 59 90 7,5 9,89 25,66 7,82 5 102 156
2,4 3,54 – 2,29 5 62 95 7,8 12,09 – 8,55 5 109 165
2,5 3,17 7,67 2,29 5 62 95 8 10,03 ■ 24,19 8,55 5 109 165
2,6 3,83 – 2,43 5 62 95 8,2 12,09 – 9,73 5 109 165
2,7 3,99 – 2,43 5 66 100 8,5 11,80 31,27 9,73 5 109 165
2,8 3,99 – 2,43 5 66 100 9 12,39 ■ 29,20 11,21 5 115 175
2,9 3,99 – 2,43 5 66 100 9,5 14,90 ■ – 11,95 5 115 175
3 3,24 ■ 7,96 2,43 10 66 100 9,8 19,76 – 13,86 5 121 184
3,1 3,99 – 2,81 10 69 106 10 14,61 ■ 33,78 13,86 5 121 184
3,2 3,47 8,85 2,81 10 69 106 10,5 21,24 ■ – 16,38 1 121 184
3,3 3,83 10,03 2,81 10 69 106 11 21,98 ■ – 17,40 1 128 195
3,4 4,20 – 2,81 10 73 112 11,5 24,34 ■ – 20,51 1 128 195
3,5 3,69 14,31 2,81 10 73 112 12 27,59 ■ – 20,65 1 134 205
3,6 4,13 – 2,81 10 73 112 12,5 27,59 ■ – 21,98 1 134 205
3,7 4,35 – 2,81 10 73 112 13 28,91 ■ – 22,42 1 134 205
3,8 4,35 – 2,81 10 78 119 14 35,99 ■ – 30,54 1 140 214
3,9 4,72 – 2,81 10 78 119 15 44,54 – 36,73 1 144 220
4 4,13 ■ 12,68 2,81 10 78 119 16 53,39 – 43,81 1 149 227
