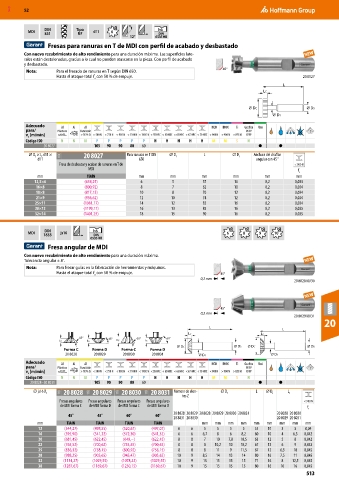

Page 513 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

MDI DIN Tipo d11 6 h6
851
DIN
NF
12° 6535 HB
Fresas para ranuras en T de MDI con perfil de acabado y desbastado
Con nuevo recubrimiento de alto rendimiento para una duración máxima. Las superficies late-
rales están destalonadas, gracias a lo cual no pueden atascarse en la pieza. Con perfil de acabado
y desbastado.
Nota: Para el fresado de ranuras en T según DIN 650. 45°
con 50 % de empuje. 20 8027
Hasta el ataque total f z
L
LC

DC DS
D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 8027 105 90 90 80 60 ● ●
⌀ D × L d11 × 11X 20 8027 Para ranuras en T DIN ⌀ D 1 L ⌀ D s Anchura del chaflán
C
C
d11 650 angular con 45 °
Fresa de desbastar y acabar de ranuras en T de < 900 N
MDI f z
mm TiAlN mm mm mm mm mm mm
12,5×6 (634,25) 6 5 57 10 0,2 0,033
16×8 (800,92) 8 7 62 10 0,2 0,034
18×8 (817,15) 10 8 70 12 0,2 0,034
21×9 (936,62) 12 10 74 12 0,2 0,034
25×11 (1081,17) 14 12 82 16 0,2 0,034
28×12 (1199,17) 16 13 85 16 0,2 0,035
32×14 (1401,25) 18 15 90 16 0,2 0,035

DIN
MDI 1833 js16 h6 6 8 9 10
DIN
6535 HB
Fresa angular de MDI
Con nuevo recubrimiento de alto rendimiento para una duración máxima.
Tolerancia angular ± 8′.
Nota: Para fresar guías en la fabricación de herramientas y máquinas.
con 50 % de empuje.
Hasta el ataque total f z 45°
0,2 mm
20 8028/8030

45°
0,2 mm
20 8029/8031
20
L
L
Lc Lc
45° 45° 60° 60°
Lc Lc Lc Lc
DC DS DC DS
Forma C Forma D Forma C Forma D
20 8028 20 8029 20 8030 20 8031 D1 D1
Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S N
20 8028– 20 8031 105 90 90 80 60 ● ●
⌀ js16 D C 11X 20 8028 11X 20 8029 11X 20 8030 11X 20 8031 Número de dien- ⌀ D 1 L ⌀ D s L c
tes Z
Fresas angulares Fresas angulares Fresas angulares Fresas angulares < 900 N
de MDI forma C de MDI forma D de MDI forma C de MDI forma D
f z
20 8028 20 8029 20 8028 20 8029 20 8030 20 8031 20 8028 20 8030
45° 45° 60° 60°
20 8031 20 8030 20 8029 20 8031
mm TiAlN TiAlN TiAlN TiAlN mm mm mm mm mm mm mm mm mm
12 (544,27) (498,55) (520,67) (497,07) 6 6 5 5 5 5 55 10 3 5 0,04
16 (595,90) (541,32) (572,30) (541,32) 6 6 6,7 8 6 8,2 60 10 4 6,3 0,042
20 (681,45) (622,45) (649,–) (622,45) 8 8 7 10 7,8 10,5 63 12 5 8 0,042
22 (765,52) (700,62) (734,55) (700,62) 8 8 8 10,2 10 10,2 67 12 6 9 0,043
25 (836,32) (758,15) (800,92) (758,15) 8 8 8 11 9 11,5 67 12 6,3 10 0,045
28 (988,25) (905,65) (945,47) (905,65) 10 9 8,5 14 13 14 80 16 7,5 11 0,045
32 (1134,27) (1029,55) (1078,22) (1029,55) 10 9 13 15 15 15 71 16 8 12,5 0,045
38 (1287,67) (1169,67) (1230,15) (1169,67) 10 9 15 15 15 15 80 16 10 16 0,045
