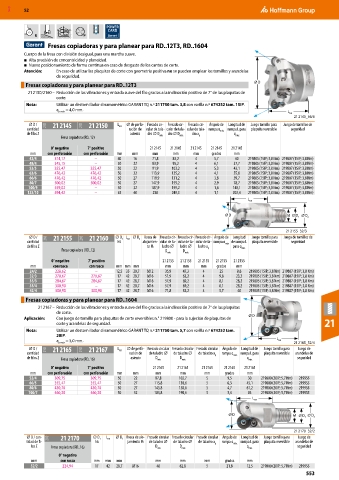

MXD 52

POWER
CARD
R
Fresas copiadoras y para planear para RD..12T3, RD..1604
Cuerpo de la fresa con división desigual, para una marcha suave.
■ Alta precisión de concentricidad y planeidad.
■ Nuevo posicionamiento de forma continua en caso de desgaste de los cantos de corte.
Atención: En caso de utilizar las plaquitas de corte con geometría positiva no se pueden emplear los tornillos y arandelas
de seguridad.
⌀ D
Fresas copiadoras y para planear para RD..12T3
21 2150/2160 – Reducción de las vibraciones y entrada suave del filo gracias a la inclinación positiva de 7° de las plaquitas de
corte.
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 3,8 con varilla n.º 674252 tam. 15IP.
= 4,0 mm.
a p máx
L tot
21 2145_66/6
⌀ D / 21O 21 2145 21O 21 2150 L tot ⌀ de perfo- Fresado cir- Fresado cir- Fresado cir- Ángulo de Longitud de Juego tornillo para Juego de tornillos de
cantidad ración de cular de tala- cular de tala- cular de tala- rampa α máx. rampa L para plaquita reversible seguridad
de filos Z asiento dro ⌀ D mín. dro ⌀ D máx. dro a p α máx.
Fresa copiadora (RD..12)
0° negativo 7° positivo 21 2145 21 2145 21 2145 21 2145 21 2145
mm con perforación con perforación mm mm mm mm mm grados mm
42/4 314,17 – 40 16 71,8 83,2 4 5,7 40 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
48/4 345,15 – 50 22 83,9 95,2 4 6,1 37,7 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
52/5 355,47 355,47 50 22 91,9 103,2 4 5,3 43,1 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
63/6 476,42 476,42 50 22 113,9 125,2 4 4,1 55,8 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
66/6 476,42 476,42 50 27 119,9 131,2 4 3,8 59,7 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
80/7 500,02 500,02 50 27 147,9 159,2 4 2,9 78,7 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
100/9 559,02 – 50 32 187,9 199,2 4 1,6 140,1 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
125/10 594,42 – 63 40 238 249,3 4 1,1 202,4 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
L tot

⌀ D M ⌀ D 1 ⌀ D 2

21 2155_32/3
⌀ D / 21O 21 2155 21O 21 2160 ⌀ D L tot ⌀ D 2 Rosca de Fresado cir- Fresado cir- Fresado cir- Ángulo de Longitud Juego tornillo para Juego de tornillos de
1
cantidad h6 alojamien- cular de ta- cular de ta- cular de ta- rampa α máx. de rampa L plaquita reversible seguridad
de filos Z to M ladro ⌀ ladro ⌀ ladro a p para α máx.
Fresa copiadora (RD..12) D mín. D máx.
0° negativo 7° positivo 21 2155 21 2155 21 2155 21 2155 21 2155
mm con rosca con rosca mm mm mm mm mm mm grados mm
24/2 228,62 – 12,5 35 20,7 M12 35,9 47,3 4 25 8,6 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
32/3 270,67 270,67 17 42 28,7 M16 51,9 63,2 4 9,8 23,2 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
35/3 284,67 284,67 17 42 28,7 M16 57,9 69,2 4 8,1 28,2 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
35/4 300,90 – 17 42 28,7 M16 57,9 69,2 4 8,1 28,2 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
42/4 300,90 300,90 17 42 28,7 M16 71,8 83,2 4 5,7 40 219805 (15IP; 3,8 Nm) 219807 (15IP; 3,8 Nm)
Fresas copiadoras y para planear para RD..1604
21 2167 – Reducción de las vibraciones y entrada suave del filo gracias a la inclinación positiva de 7° de las plaquitas
de corte.
Aplicación: Con juego de tornillo para plaquitas de corte reversibles n.° 219800 - para la sujeción de plaquitas de ⌀ D
corte y arandelas de seguridad. 21
Nota: Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 5,7 con varilla n.º 674252 tam.
20IP.
a p máx = 5,0 mm. L tot 21 2165_52/4
⌀ D / 21O 21 2165 21O 21 2167 L tot ⌀ de perfo- Fresado circular Fresado circular Fresado circular Ángulo de Longitud de Juego tornillo para Juego de
cantidad ración de de taladro ⌀ de taladro ⌀ de taladro a p rampa α máx. rampa L para plaquita reversible arandelas de
de filos Z Fresa copiadora (RD..16) asiento D mín. D máx. α máx. seguridad
0° negativo 7° positivo 21 2165 21 2165 21 2165 21 2165 21 2165
mm con perforación con perforación mm mm mm mm mm grados mm
52/4 309,75 309,75 50 22 87,8 102,7 5 9,5 30 219800 (20IP; 5,7 Nm) 219955
66/5 355,47 355,47 50 27 115,8 130,6 5 6,3 45,1 219800 (20IP; 5,7 Nm) 219955
80/6 430,70 430,70 50 27 143,8 158,6 5 4,7 61,2 219800 (20IP; 5,7 Nm) 219955
100/7 460,20 460,20 50 32 183,8 198,6 5 3,4 83 219800 (20IP; 5,7 Nm) 219955
L tot

⌀ D M ⌀ D 1 ⌀ D 2

21 2170_32/2
⌀ D / can- 21O 21 2170 ⌀ D 1 L tot ⌀ D Rosca de alo- Fresado circular Fresado circular Fresado circular Ángulo de Longitud de Juego tornillo para Juego de
2
tidad de fi- h6 jamiento M de taladro ⌀ de taladro ⌀ de taladro a p rampa α máx. rampa L para plaquita reversible arandelas de
los Z Fresa copiadora (RD..16) D mín. D máx. α máx. seguridad
0° negativo
mm con rosca mm mm mm mm mm mm grados mm
32/2 224,94 17 42 28,7 M16 48 62,8 5 21,8 12,5 219800 (20IP; 5,7 Nm) 219955
553
