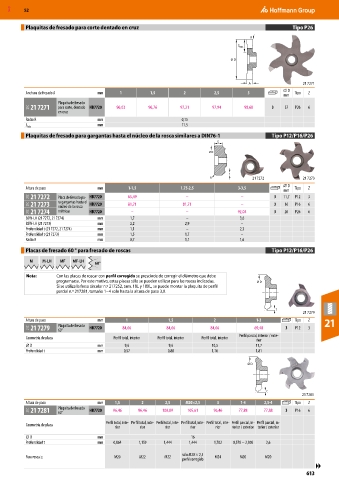

Page 613 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Plaquitas de fresado para corte dentado en cruz Tipo P26

R
S máx.

ØD

A 21 7271
⌀ D
Anchura de fresado A mm 1 1,5 2 2,5 3 Tipo Z
mm
Plaquita de fresado
21C 21 7271 para corte, dentado HB7720 96,03 96,76 97,21 97,94 98,68 3 37 P26 6
en cruz
Radio R mm 0,15
S mm 11,5
máx
Plaquitas de fresado para gargantas hasta el núcleo de la rosca similares a DIN76-1 Tipo P12/P16/P26

t
21 7272 21 7273
⌀ D
Altura de paso mm 1-1,5 1,75-2,5 3-3,5 Tipo Z
mm
21C 21 7272 Placa de fresado pa- HB7720 65,49 – – 3 11,7 P12 3
21C 21 7273 ra gargantas hasta el HB7720 81,71 81,71 – 3 16 P16 6
núcleo de la rosca
21C 21 7274 métricas HB7720 – – 92,04 3 26 P26 6
BSW-LH (21 7272, 21 7274) mm 1,7 – 3,6
BSW-LH (21 7273) mm 2,2 2,9 –
Profundidad t (21 7272, 21 7274) mm 1,1 – 2,3
Profundidad t (21 7273) mm 1,5 1,7 –
Radio R mm 0,7 1,1 1,6
Placas de fresado 60 ° para fresado de roscas Tipo P12/P16/P26

M M-LH MF MF-LH
60°

Nota: Con las placas de roscar con perfil corregido se prescinde de corregir el diámetro que debe
programarse. Por este motivo, estas placas sólo se pueden utilizar para las roscas indicadas. Ø D
Si se utiliza la fresa circular n.º 217252, tam. 18L y 18XL, se puede montar la plaquita de perfil
parcial n.º 217281, tamaño 1−4 solo hasta la altura de paso 3,0.

t
21 7279
Altura de paso mm 1 1,5 2 1-3 Tipo Z 21
21C 21 7279 Plaquita de fresado HB7720 84,66 84,66 84,66 69,48 3 P12 3
60°
Perfil parcial, interior / exte-
Geometría de placa Perfil total, interior Perfil total, interior Perfil total, interior
rior
⌀ D mm 9,6 9,6 10,5 11,7
Profundidad t mm 0,57 0,88 1,16 1,81
Ø D

t
21 7281
Altura de paso mm 1,5 2 2,5 M20×2,5 3 1-4 2,5-4 Tipo Z
21C 21 7281 Plaquita de fresado HB7720 96,46 96,46 100,89 105,61 96,46 77,88 77,88 3 P16 6
60°
Perfil total, inte- Perfil total, inte- Perfil total, inte- Perfil total, inte- Perfil total, inte- Perfil parcial, in- Perfil parcial, in-
Geometría de placa
rior rior rior rior rior terior / exterior terior / exterior
⌀ D mm 16
Profundidad t mm 0,864 1,159 1,444 1,444 1,702 0,578 − 2,308 2,6

solo M20 × 2,5
Para rosca ≥ M20 M22 M22 M24 M20 M20
perfil corregido
▶▶
