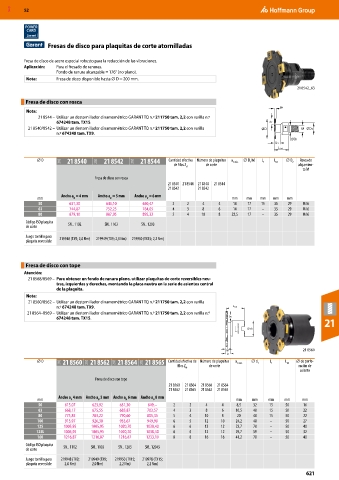

P. 621
MXD 52
POWER
CARD
Fresas de disco para plaquitas de corte atornilladas
Fresa de disco de acero especial robusto para la reducción de las vibraciones.
Aplicación: Para el fresado de ranuras.
Fondo de ranura alcanzable = 176° (no plano).
Nota: Fresa de disco disponible hasta ⌀ D = 200 mm.
21 8542_63
Fresa de disco con rosca
ap
Nota:
21 8544 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 2,2 con varilla n.º
674248 tam. TX15. ae
21 8540/8542 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 2,2 con varilla ØD M ØD2
n.º 674248 tam. TX9.
ØD1
L1
L tot
⌀ D 21O 21 8540 21O 21 8542 21O 21 8544 Cantidad efectiva Número de plaquitas a e máx. ⌀ D h6 L 1 L tot ⌀ D 2 Rosca de
1
de filos Z ef de corte alojamien-
to M
Fresa de disco con rosca
21 8540 21 8544 21 8540 21 8544
21 8542 21 8542
= 4 mm Ancho a = 5 mm Ancho a = 6 mm
mm Ancho a p p p mm mm mm mm mm
50 631,30 643,10 650,47 2 2 4 4 14 17 15 35 29 M16
63 744,87 752,25 764,05 4 3 8 6 14 17 – 35 29 M16
80 879,10 887,95 895,32 5 4 10 8 22,5 17 – 35 29 M16
Código ISO plaquita SN.. 1102 SN.. 1103 SN.. 1203
de corte
Juego tornillo para 219948 (TX9; 2,0 Nm) 219949 (TX9; 2,0 Nm) 219950 (TX15; 2,2 Nm)
plaquita reversible
Fresa de disco con tope
Atención:
21 8568/8569 – Para obtener un fondo de ranura plano, utilizar plaquitas de corte reversibles neu-
tras, izquierdas y derechas, montando la placa neutra en la serie de asientos central
de la plaquita.
Nota:
21 8560/8562 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 2,2 con varilla
n.º 674248 tam. TX9. tot
21 8564–8569 – Utilizar un destornillador dinamométrico GARANT TQ n.º 211750 tam. 2,2 con varilla n.º
674248 tam. TX15.
21
21 8560
⌀ D 21O 21 8560 21O 21 8562 21O 21 8564 21O 21 8565 Cantidad efectiva de Número de plaquitas a e máx. ⌀ d 1 L 1 L tot ⌀ de perfo-
filos Z ef de corte ración de
asiento
Fresa de disco con tope
21 8560 21 8564 21 8560 21 8564
21 8562 21 8565 21 8562 21 8565
Ancho a 4 mm Ancho a 5 mm Ancho a 6 mm Ancho a 8 mm
mm p p p p mm mm mm mm mm
50 615,07 623,92 631,30 649,– 2 2 4 4 8,5 32 15 50 16
63 668,17 675,55 685,87 703,57 4 3 8 6 10,5 40 15 50 22
80 775,85 783,22 790,60 805,35 5 4 10 8 20 40 15 50 22
100 915,97 926,30 933,67 949,90 6 5 12 10 24,2 48 – 50 27
125 1005,95 1005,95 1020,70 1038,40 6 6 12 12 23,7 70 – 50 40
125L 1005,95 1005,95 1020,70 1038,40 6 6 12 12 29,7 59 – 50 32
160 1216,87 1216,87 1216,87 1233,10 8 8 16 16 41,2 70 – 50 40
Código ISO plaquita SN.. 1102 SN.. 1103 SN.. 1203 SN.. 12045
de corte
Juego tornillo para 219948 (TX9; 219949 (TX9; 219950 (TX15; 219978 (TX15;
plaquita reversible 2,0 Nm) 2,0 Nm) 2,2 Nm) 2,2 Nm)
621
