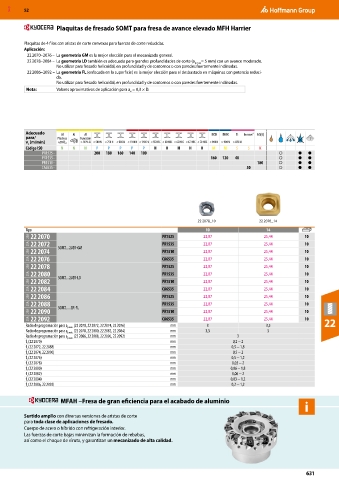

Page 631 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Plaquitas de fresado SOMT para fresa de avance elevado MFH Harrier

Plaquitas de 4 filos con aristas de corte convexas para fuerzas de corte reducidas.
Aplicación:
22 2070–2076 – La geometría GM es la mejor elección para el mecanizado general.
22 2078–2084 – La geometría LD también es adecuada para grandes profundidades de corte (a p máx = 5 mm) con un avance moderado.
No utilizar para fresado helicoidal, en profundidad y de contornos o con paredes fuertemente inclinadas.
22 2086–2092 – La geometría FL (enfocada en la superficie) es la mejor elección para el desbastado en máquinas con potencia reduci-
da.
No utilizar para fresado helicoidal, en profundidad y de contornos o con paredes fuertemente inclinadas.
Nota: Valores aproximativos de aplicación para a = 0,3 × D.
e

Adecuado
para/
v [m/min]
c
Código ISO N N N P P P P P H H H H H M M S S K
PR1525 - 200 180 160 140 100 ○ ● ●
PR1535 - 160 120 40 ○ ● ●
PR1510 - 180 ○ ● ●
CA6535 - 30 ○ ● ●

22 2078_10 22 2076_14
Tipo 10 14
25A 22 2070 PR1525 22,87 25,44 10
25A 22 2072 SOMT....20ER-GM PR1535 22,87 25,44 10
25A 22 2074 PR1510 22,87 25,44 10
25A 22 2076 CA6535 22,87 25,44 10
25A 22 2078 PR1525 22,87 25,44 10
25A 22 2080 PR1535 22,87 25,44 10
25A 22 2082 SOMT....20ER-LD PR1510 22,87 25,44 10
25A 22 2084 CA6535 22,87 25,44 10
25A 22 2086 PR1525 22,87 25,44 10
25A 22 2088 SOMT......ER-FL PR1535 22,87 25,44 10
25A 22 2090 PR1510 22,87 25,44 10
25A 22 2092 CA6535 22,87 25,44 10 22
(22 2070, 22 2072, 22 2074, 22 2076) mm 3 3,5
Radio de programación para a p máx.
Radio de programación para a p máx. (22 2078, 22 2080, 22 2082, 22 2084) mm 3,5 5
Radio de programación para a p máx. (22 2086, 22 2088, 22 2090, 22 2092) mm 3
f (22 2070) mm 0,2 − 2
z
f (22 2072, 22 2088) mm 0,5 − 1,8
z
f (22 2074, 22 2090) mm 0,5 − 2
z
f (22 2076) mm 0,5 − 1,2
z
f (22 2078) mm 0,03 − 2
z
f (22 2080) mm 0,06 − 1,8
z
f (22 2082) mm 0,06 − 2
z
f (22 2084) mm 0,03 − 1,2
z
f (22 2086, 22 2092) mm 0,2 − 1,2
z
MFAH –Fresa de gran eficiencia para el acabado de aluminio
i
Surtido amplio con diversas versiones de aristas de corte
para toda clase de aplicaciones de fresado.
Cuerpo de acero o híbrido con refrigeración interior.
Las fuerzas de corte bajas minimizan la formación de rebabas,
así como el choque de viruta, y garantizan un mecanizado de alta calidad.
