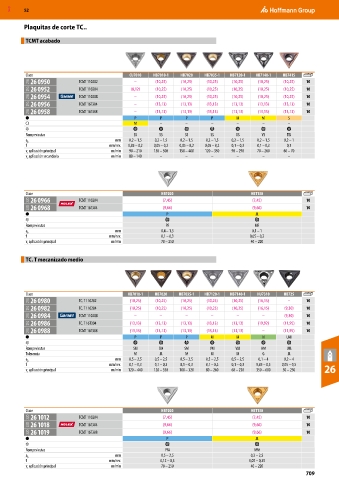

Page 709 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Plaquitas de corte TC..

TCMT acabado

Clase CU7010 HB7010-1 HB7020 HB7035-1 HB7120-1 HB7140-1 HB7415
21G 26 0950 TCMT 110202 – (10,25) (10,25) (10,25) (10,25) (10,25) (10,25) 10
21G 26 0952 TCMT 110204 (8,12) (10,25) (10,25) (10,25) (10,25) (10,25) (10,25) 10
21G 26 0954 TCMT 110208 – (10,25) (10,25) (10,25) (10,25) (10,25) (10,25) 10
21G 26 0956 TCMT 16T304 – (13,13) (13,13) (13,13) (13,13) (13,13) (13,13) 10
21G 26 0958 TCMT 16T308 – (13,13) (13,13) (13,13) (13,13) (13,13) (13,13) 10
P P P P M M S
M – – – – – –

Rompevirutas SS SS SS SS VS VS TIS
a p mm 0,2 – 1,5 0,2 – 1,5 0,2 – 1,5 0,2 – 1,5 0,2 – 1,5 0,2 – 1,5 0,2 – 1
f mm/rev. 0,05 – 0,2 0,05 – 0,2 0,05 – 0,2 0,05 – 0,2 0,1 – 0,3 0,1 – 0,3 0,1
v aplicación principal m/min 90 – 210 150 – 500 150 – 400 120 – 350 90 – 290 70 – 260 60 – 70
c
v aplicación secundaria m/min 80 – 140 – – – – – –
c

Clase HBT020 HBT130
22D 26 0966 TCMT 110204 (7,45) (7,45) 10
22D 26 0968 TCMT 16T304 (9,66) (9,66) 10
P M

Rompevirutas PF MF
a p mm 0,4 – 1,5 0,1 – 1
f mm/rev. 0,1 – 0,3 0,05 – 0,2
v aplicación principal m/min 70 – 250 40 – 220
c

TC. T mecanizado medio

Clase HB7010-1 HB7020 HB7035-1 HB7120-1 HB7140-1 HU7310 HB725
21G 26 0980 TC. T 110202 (10,25) (10,25) (10,25) (10,25) (10,25) (16,15) – 10
21G 26 0982 TC. T 110204 (10,25) (10,25) (10,25) (10,25) (10,25) (16,15) (9,30) 10
21G 26 0984 TCMT 110208 – – – – – – (9,30) 10
21G 26 0986 TC. T 16T304 (13,13) (13,13) (13,13) (13,13) (13,13) (19,92) (11,95) 10
21G 26 0988 TCMT 16T308 (13,13) (13,13) (13,13) (13,13) (13,13) – (11,95) 10
P P P M M N UNI

Rompevirutas SM SM SM VM VM AM UM
Tolerancia M M M M M G M
a p mm 0,5 – 2,5 0,5 – 2,5 0,5 – 2,5 0,5 – 2,5 0,5 – 2,5 0,1 – 4 0,2 – 4
f mm/rev. 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,1 – 0,3 0,05 – 0,5 0,05 – 0,5
v aplicación principal m/min 120 – 440 120 – 350 100 – 320 80 – 260 60 – 230 350 – 600 50 – 250 26
c

Clase HBT020 HBT130
22D 26 1012 TCMT 110204 (7,45) (7,45) 10
22D 26 1018 TCMT 16T304 (9,66) (9,66) 10
22D 26 1019 TCMT 16T308 (9,66) (9,66) 10
P M

Rompevirutas PM MM
a p mm 0,5 – 2,5 0,3 – 2,5
f mm/rev. 0,12 – 0,3 0,05 – 0,35
v aplicación principal m/min 70 – 250 40 – 220
c
