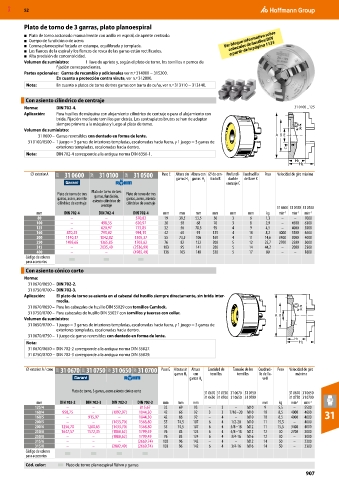

Page 907 - Catalogo-AMF-Elementos-mecanicos-de-fijacion

MXD 52

Plato de torno de 3 garras, plato planoespiral

■ Plato de torno accionado manualmente con anillo en espiral, de apriete centrado.
■ Cuerpo de fundición o de acero. Ver bloque informativo sobre
a partir de la página 1135
■ Corona planoespiral forjada en estampa, equilibrada y templada. cabezales de husillos/DIN
■ Los flancos de la espiral y los flancos de rosca de las garras están rectificados.
■ Alta precisión de concentricidad.
Volumen de suministro: 1 llave de apriete y, según el plato de torno, los tornillos o pernos de
fijación correspondientes.
Partes opcionales: Garras de recambio y adicionales ver n.º 314000 − 315200.
En cuanto a protección contra viruta, ver n.º 312800.
Nota: En cuanto a platos de torno de tres garras con barra de cuña, ver n.º 313110 − 313140.

Con asiento cilíndrico de centraje
Norma: DIN 702-4. 31 0100 _125
Aplicación: Para husillos de máquina con alojamiento cilíndrico de centraje o para el alojamiento con
brida. Fijación mediante tornillos por detrás. Los contraplatos brutos se han de adaptar
siempre primero a la máquina y luego al plato de torno.
Volumen de suministro: K
31 0600 – Garras reversibles con dentado en forma de lente. A B E
31 0100/0500 – 1 juego = 3 garras de interiores templadas, escalonadas hacia fuera, y 1 juego = 3 garras de
exteriores templadas, escalonadas hacia dentro. C
Nota: DIN 702-4 corresponde a la antigua norma DIN 6350-1.
H1
H2
⌀ exterior A 31R 31 0600 36R 31 0100 36R 31 0500 Paso E Altura sin Altura con ⌀ de cen- Profundi- Cuadradillo Peso Velocidad de giro máxima
garras H garras H 2 trado B dad de de llave K
1
centraje C
Plato de torno de tres
Plato de torno de tres garras, fundición, Plato de torno de tres
garras, acero, asiento asiento cilíndrico de garras, acero, asiento
cilíndrico de centraje cilíndrico de centraje
centraje
31 0600 31 0100 31 0500
mm DIN 702-4 DIN 702-4 DIN 702-4 mm mm mm mm mm mm kg min -1 min -1 min -1
80 – – 570,82 19 39,5 53,5 56 3 6 1,3 – – 7000
100 – 498,55 620,97 20 50 68 70 3 8 2,9 – 4500 6300
125 – 620,97 775,85 32 56 78,5 95 4 9 4,5 – 4000 5500
160 870,25 795,02 994,15 42 65 91 125 4 10 8,2 4000 3500 4600
200 1140,17 1042,82 1305,37 55 73,5 106 160 4 11 14,6 3400 3000 4000
250 1495,65 1365,85 1703,62 76 82 122 200 5 12 25,7 2700 2500 3000
315 – 2035,49 (2536,99) 103 95 141 260 5 14 44,2 – 2000 2300
400 – – (4985,49) 136 105 148 330 5 17 80 – – 1800
Código de colores
para accesorios
Con asiento cónico corto
Norma:
31 0670/0650 – DIN 702-2.
31 0750/0700 – DIN 702-3.
Aplicación: El plato de torno se asienta en el cabezal del husillo siempre directamente, sin brida inter-
media.
31 0670/0650 – Para los cabezales de husillo DIN 55029 con tornillos Camlock. K
31 0750/0700 – Para cabezales de husillo DIN 55027 con tornillos y tuercas con collar. A B E
Volumen de suministro:
31 0650/0700 – 1 juego = 3 garras de interiores templadas, escalonadas hacia fuera, y 1 juego = 3 garras de
exteriores templadas, escalonadas hacia dentro.
31 0670/0750 – 1 juego de garras reversibles con dentado en forma de lente.
H1
Nota: H2
31 0670/0650 – DIN 702-2 corresponde a la antigua norma DIN 55027.
31 0750/0700 – DIN 702-3 corresponde a la antigua norma DIN 55029.

⌀ exterior A / cono 31R 31 0670 31 0750 31 0650 31 0700 Paso E Altura sin Altura Cantidad de Tamaño de los Cuadradi- Peso Velocidad de giro
36R
36R
31R
garras H 1 con tornillos tornillos llo de lla- máxima
garras H 2 ve K
Plato de torno, 3 garras, acero asiento cónico corto 31 0670 31 0750 31 0670 31 0750 31 0670 31 0650
31 0650 31 0700 31 0650 31 0700 31 0750 31 0700
mm DIN 702-2 DIN 702-3 DIN 702-2 DIN 702-3 mm mm mm mm kg min -1 min -1
125/4 – – – 815,67 32 69 93 – 3 – M10 9 5,5 – 5500
160/4 958,75 – (1092,97) 1044,30 42 66 92 3 3 7/16−20 M10 10 8,5 4000 4600 31
160/5 – 915,97 – 1044,30 42 66 92 – 4 – M10 10 8,5 4000 4600
200/5 – – (1433,70) 1368,80 55 74,5 107 6 4 1/2-20 M10 11 15,5 – 4000
200/6 1256,70 1200,65 (1433,70) 1368,80 55 74,5 107 6 4 5/8−18 M12 11 15,5 3400 4000
250/6 1647,57 1572,35 (1880,62) 1799,49 76 83 124 6 4 5/8−18 M12 12 30 2700 3000
250/8 – – (1880,62) 1799,49 76 83 124 6 4 3/4-16 M16 12 30 – 3000
315/6 – – – (2669,74) 103 96 142 – 4 – M12 14 50 – 2300
315/8 – – (2802,49) (2669,74) 103 96 142 6 4 3/4-16 M16 14 50 – 2300
Código de colores
para accesorios
Cód. color: Plato de torno planoespiral Röhm y garras
